Verbundwerkstoff-Fertigung: Ultra CE prüft Vakuumfolien auf Dichtheit

Vakuumlecks schneller erkennen und Inspektionszeiten verkürzen

In der Verbundwerkstoff-Fertigung muss die Integrität des Vakuums gewährleistet sein. Undichte Vakuumfolien können die Qualität des Endprodukts beeinträchtigen und zusätzlichen Reparaturaufwand nach sich ziehen. Herkömmliche Lecksuchmethoden sind aufwändig, zeitintensiv und stark benutzerabhängig.

Ausgestattet mit einer Software, die auf die spezifischen Anforderungen von Composite-Herstellern abgestimmt wurde, detektiert die Einhand-Kamera Ultra CE Undichtigkeiten auf Distanz mit unübertroffen hoher Geschwindigkeit. Selbst in sehr lauten Umgebungen spürt die Ultra CE Leckagen zuverlässig auf.

Unter Verwendung eines integrierten Mikrofonarrays mit 124 Elementen ortet die Ultra CE die Position der Schallquelle, d.h. der Leckage, anhand ihrer ausgesendeten spezifischen Ultraschallwellen. Durch Überlagerung dieser akustischen Informationen mit dem optischen Weitwinkelbild der Kamera kann die Position des Lecks auf dem Kamerabildschirm präzise angezeigt werden.

Diese Echtzeit-Visualisierung ermöglicht es Instandhaltungsteams, Lecks rasch zu beheben. Die vom Anwender zur Befundaufnahme erstellten Fotos und Videos können anschließend einfach in einen Inspektionsbericht eingebunden werden.

Verbundwerkstoff-Fertigung: Ultra CE prüft Vakuumfolien auf Dichtheit

Vakuumlecks schneller erkennen und Inspektionszeiten verkürzen

In der Verbundwerkstoff-Fertigung muss die Integrität des Vakuums gewährleistet sein. Undichte Vakuumfolien können die Qualität des Endprodukts beeinträchtigen und zusätzlichen Reparaturaufwand nach sich ziehen. Herkömmliche Lecksuchmethoden sind aufwändig, zeitintensiv und stark benutzerabhängig.

Ausgestattet mit einer Software, die auf die spezifischen Anforderungen von Composite-Herstellern abgestimmt wurde, detektiert die Einhand-Kamera Ultra CE Undichtigkeiten auf Distanz mit unübertroffen hoher Geschwindigkeit. Selbst in sehr lauten Umgebungen spürt die Ultra CE Leckagen zuverlässig auf.

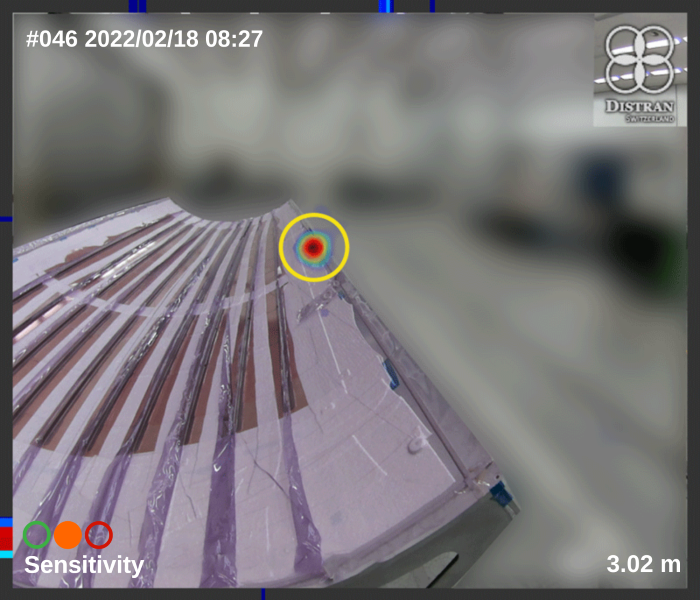

Unter Verwendung eines integrierten Mikrofonarrays mit 124 Elementen ortet die Ultra CE die Position der Schallquelle, d.h. der Leckage, anhand ihrer ausgesendeten spezifischen Ultraschallwellen. Durch Überlagerung dieser akustischen Informationen mit dem optischen Weitwinkelbild der Kamera kann die Position des Lecks auf dem Kamerabildschirm präzise angezeigt werden.

Diese Echtzeit-Visualisierung ermöglicht es Instandhaltungsteams, Lecks rasch zu beheben. Die vom Anwender zur Befundaufnahme erstellten Fotos und Videos können anschließend einfach in einen Inspektionsbericht eingebunden werden.

Sekundenschnelle Leckortung auf Distanz, auch in Falten:

Erfassungsabstand

30 cm bis 50 m

Bildwinkel

180°

Genauigkeit

 1°

Akkubetriebszeit

5 Stunden

Ultraschall-Detektion von Vakuumlecks

Orten Sie Vakuumlecks ohne mühseliges Scannen einzelner Folienbereiche

Die akustische Leck-Bildgebung ist ein Verfahren, welches die von Leckagen erzeugten Ultraschallwellen analysiert, um die Leckposition exakt zu bestimmen und auf dem Kameramonitor anzuzeigen.

Ultraschall-Detektion von Vakuumlecks

Orten Sie Vakuumlecks ohne mühseliges Scannen einzelner Folienbereiche

Die akustische Leck-Bildgebung ist ein Verfahren, welches die von Leckagen erzeugten Ultraschallwellen analysiert, um die Leckposition exakt zu bestimmen und auf dem Kameramonitor anzuzeigen.

Vorteile

Welche Vorteile bietet die Ultra CE?

10 x schneller als herkömmliche Methoden

Werden zum Aufspüren von Vakuumlecks herkömmliche Methoden wie das menschliche Gehör oder Ultraschalldetektoren mit Kopfhörern eingesetzt, muss jede potenzielle Leckstelle einzeln gescannt werden. Dabei können einzelne Lecks allerdings schnell übersehen werden. Die Ultraschall-Lecksuche erfolgt hingegen aus der Ferne, ist wesentlich schneller und Leckstellen sind auf dem Bildschirm deutlich sichtbar.

Undichte Stellen in Folienfalten erkennen

Da Schall sich in alle Richtungen ausbreitet, kann die Ultraschall-Bildgebung auch versteckte Lecks in Folienfalten sichtbar machen, die mit anderen Methoden nur schwer zu erkennen sind.

Effiziente Methode mit reproduzierbaren Ergebnissen

Durch ihre selbsterklärende Handhabung ermöglicht die Ultra CE jedem Anwender selbst aus der Distanz eine sichere Leckerkennung und eine einfache Bildinterpretation.

Robust gegenüber Lärm

Die Ultra CE filtert Hintergrundgeräusche heraus und detektiert Lecks auch in lauten Industrieumgebungen wie Produktionshallen zuverlässig.

Inspektionsberichte mit Audalytics

Transparenz durch digitale Berichterstattung

Bei der Lecksuche sagen Bilder mehr als tausend Worte. Um Anwendern die Dokumentation ihrer Befunde zu ermöglichen, bietet Distran das integrierte Reporting-Tool Audalytics, über das unmittelbar nach einer Untersuchung Berichte samt Fotos, Videos und Anmerkungen erzeugt werden können.

Ohne weitere Software kann der Anwender seinen Inspektionsbericht anschließend anderen Teammitgliedern im Browser bereitstellen – einschließlich der eingebetteten Videoaufnahmen des Lecks. Die Software bietet zudem Trendanalyse-, Dashboard- und Sprachnotiz-Funktionen.

Inspektionsberichte mit Audalytics

Transparenz durch digitale Berichterstattung

Bei der Lecksuche sagen Bilder mehr als tausend Worte. Um Anwendern die Dokumentation ihrer Befunde zu ermöglichen, bietet Distran das integrierte Reporting-Tool Audalytics, über das unmittelbar nach einer Untersuchung Berichte samt Fotos, Videos und Anmerkungen erzeugt werden können.

Ohne weitere Software kann der Anwender seinen Inspektionsbericht anschließend anderen Teammitgliedern im Browser bereitstellen – einschließlich der eingebetteten Videoaufnahmen des Lecks. Die Software bietet zudem Trendanalyse-, Dashboard- und Sprachnotiz-Funktionen.

Distran-Kameraschrank für die Produktionshalle

Immer einsatzbereit dank Distran Ultra Ready Wandbox mit dualer Ladestation

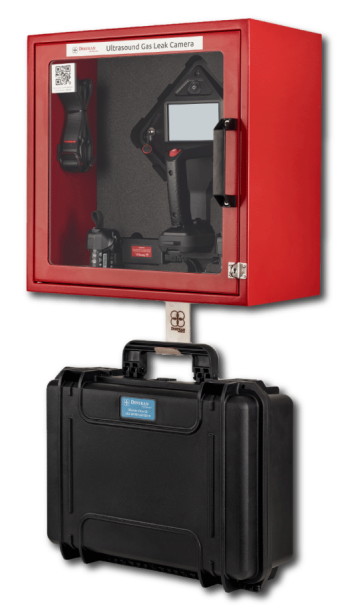

Die Ultra Ready ist eine Wandbox zur sicheren Aufbewahrung der Ultra CE Kamera einschließlich integrierter Ladevorrichtung für zwei Kamera-Akkus.

In der Produktionshalle sorgt die Ultra Ready Wandbox dafür, dass die Distran-Kamera bei einem vermuteten Leck oder einer geplanten Inspektion stets griffbereit und leicht zugänglich ist.

Über die Ladestation können zwei Akkus gleichzeitig bei voller Ladegeschwindigkeit staubgeschützt aufgeladen werden.

Ultra_Ready_Case_Web_Shadow

ULTRA CE DATEN

Technische Daten

–

Arbeitsbereich

From: 0,3 - 50 m
Typische Anwendung: 0,3 - 3 m

Empfindlichkeit

Ruhige Umgebung: 1 L/h
Industrielle Umgebung: 10 L/h

Bildwinkel

180°

Winkelgenauigkeit

< 1°

Akkubetriebszeit

5 Stunden
(2,5 x 2 Akkus)

Ladedauer

70 % nach 1 Stunde,
99 % nach 3 Stunden

Gewicht

1.5 kg

Betriebstemperaturbereich

-10°C bis 50°C

Integrierte LEDs

1400 lumens

Foto- und Videoexport

Audalytics oder SD-Karte

Dateiformate

Fotos (JPEG) und Videos (MP4)

Bedienung

Taste und Touchscreen

Funkmodule

Wifi 802.11 b/g/n

Zubehör

Kompatibel mit Ultra Ready

Häufig gestellte Fragen

Aus welcher Entfernung kann die Ultra CE Vakuumfolien inspizieren?

Aus einer Entfernung ab 30 Zentimetern bis zu 50 bis 100 Metern, abhängig von der Flussrate des Lecks. Große Lecks (mehrere tausend Liter pro Stunde) können aus einer Entfernung von bis zu 100 Metern erkannt werden. Um die Dichtheit von Vakuumfolien nachzuweisen, beträgt der typische Arbeitsabstand 30 Zentimeter bis 1 Meter.

Erkennt die Ultra CE auch undichte Stellen an Verbindungen unterhalb des Formteils?

Die Ultra CE detektiert die Ultraschallwellen, die beim Eintritt von Luft in ein Vakuumsystem an einem Leck entstehen. Folglich kann die Kamera auch Undichtigkeiten an Adaptern, Pumpenanschlüssen, usw. erkennen.

Wie hoch ist die Genauigkeit der Ultra CE?

Die Genauigkeit wird wie bei einer optischen Kamera in Grad bestimmt (je kürzer die Distanz zum Leck, desto geringer ist die lineare Genauigkeit). Sie hängt vom akustischen Bildgebungsalgorithmus, von der Bildrate und davon ab, wie gut die optische Kamera und das Mikrofonarray aufeinander abgestimmt sind. Die typische Genauigkeit beträgt etwa 1 Grad.

Kann die Ultra CE in lauten Produktionshallen in der Nähe von Vakuumpumpen, Kompressoren oder Kränen verwendet werden?

Die Ultra CE filtert sämtliche Hintergrundgeräusche heraus, die außerhalb des Ultraschall-Erkennungsbereichs liegen, insbesondere niedrige Frequenzen im hörbaren Bereich. Dadurch kann sie Lecks auch in lauten Industrieumgebungen wie Produktionshallen sichtbar machen. Die Ultra CE schätzt die Empfindlichkeit in Echtzeit. Dadurch weiß der Anwender, ob die Inspektion unter optimalen Bedingungen stattfindet. Dies ist in der Regel hilfreich, wenn ein Akzeptanzkriterium verwendet wird.

Erkennt die Ultra CE undichte Stellen unter Aushärtungsmatten oder Isolierungen?

Eine direkte Sicht auf das Leck ist für die Detektion nicht erforderlich, jedoch der Schall muss vom Leck zur Empfängeroberfläche der Ultra CE gelangen, auf der die Mikrophone angeordnet sind. Dies ist in der Regel nicht der Fall, wenn sich über der Vakuumfolie eine Aushärtungsmatte befindet. Bei isolierten Systemen hängt es davon ab, wie dicht die Isolierung ist.

Bietet Distran ein Tool zur Erstellung digitaler Berichte an?

Ja. Mit jedem Gerät bietet Distran zugleich auch kostenlosen Zugang zu seinem Reporting-Tool Audalytics. Die aufgenommenen Bilder und Videos der Lecks sowie Notizen und Kommentare können direkt in die Berichte eingebettet und von allen Beteiligten eingesehen werden.
