Wie es funktioniert
Viele physikalische Vorgänge – etwa Gaslecks, Teilentladungen oder mechanische Defekte – verursachen akustische Emissionen (AE). Ultraschall ist häufig das erste Anzeichen dafür, dass ein Element auszufallen beginnt, und tritt lange vor einer eventuellen Wärme- bzw. Infrarotstrahlung auf.

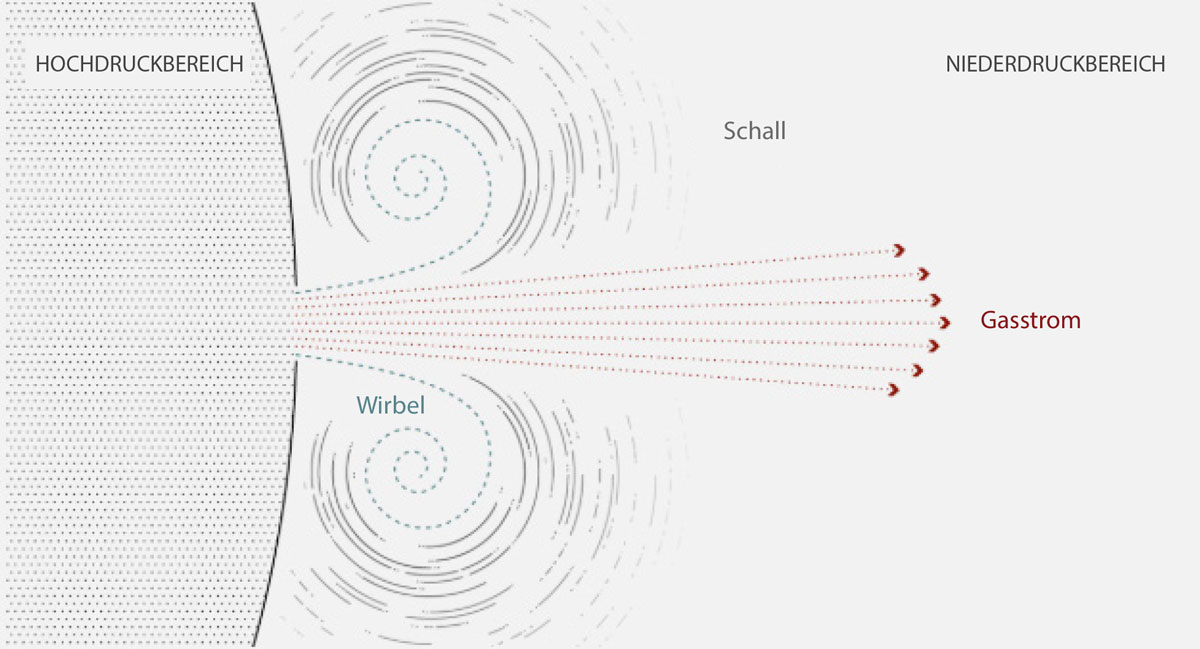

WARUM ERZEUGEN GASLECKS ULTRASCHALL?
Wie es funktioniert
Viele physikalische Vorgänge – etwa Gaslecks, Teilentladungen oder mechanische Defekte – verursachen akustische Emissionen (AE). Ultraschall ist häufig das erste Anzeichen dafür, dass ein Element auszufallen beginnt, und tritt lange vor einer eventuellen Wärme- bzw. Infrarotstrahlung auf.
FUNKTIONSWEISE DER ULTRASCHALL-BILDGEBUNG
Vom Schall zum Bild
Auf der Empfängeroberfläche der Ultraschallkamera von Distran sind zahlreiche Sensoren angeordnet, die das Schallfeld messen. Wenn eine Ultraschallwellenfront auf diese Oberfläche trifft, erreicht sie jeden einzelnen Sensor zu einem anderen Zeitpunkt. Anhand der gemessenen Zeitdifferenzen werden die Ultraschallquellen lokalisiert und ihre Positionen in Echtzeit auf dem Kamerabild dargestellt.
- Beliebige Gasarten detektieren – auch Druckluft-, Vakuum- und Dampflecks.
- Gaslecks sofort lokalisieren – ohne mühsames Abscannen einzelner Bereiche.
- Gleichzeitige Erkennung einer unbegrenzten Zahl von Schallquellen.
FUNKTIONSWEISE DER ULTRASCHALL-BILDGEBUNG
Vom Schall zum Bild
Auf der Empfängeroberfläche der Ultraschallkamera von Distran sind zahlreiche Sensoren angeordnet, die das Schallfeld messen. Wenn eine Ultraschallwellenfront auf diese Oberfläche trifft, erreicht sie jeden einzelnen Sensor zu einem anderen Zeitpunkt. Anhand der gemessenen Zeitdifferenzen werden die Ultraschallquellen lokalisiert und ihre Positionen in Echtzeit auf dem Kamerabild dargestellt.
- Beliebige Gasarten detektieren – auch Druckluft-, Vakuum- und Dampflecks.
- Gaslecks sofort lokalisieren – ohne mühsames Abscannen einzelner Bereiche.
- Gleichzeitige Erkennung einer unbegrenzten Zahl von Schallquellen.

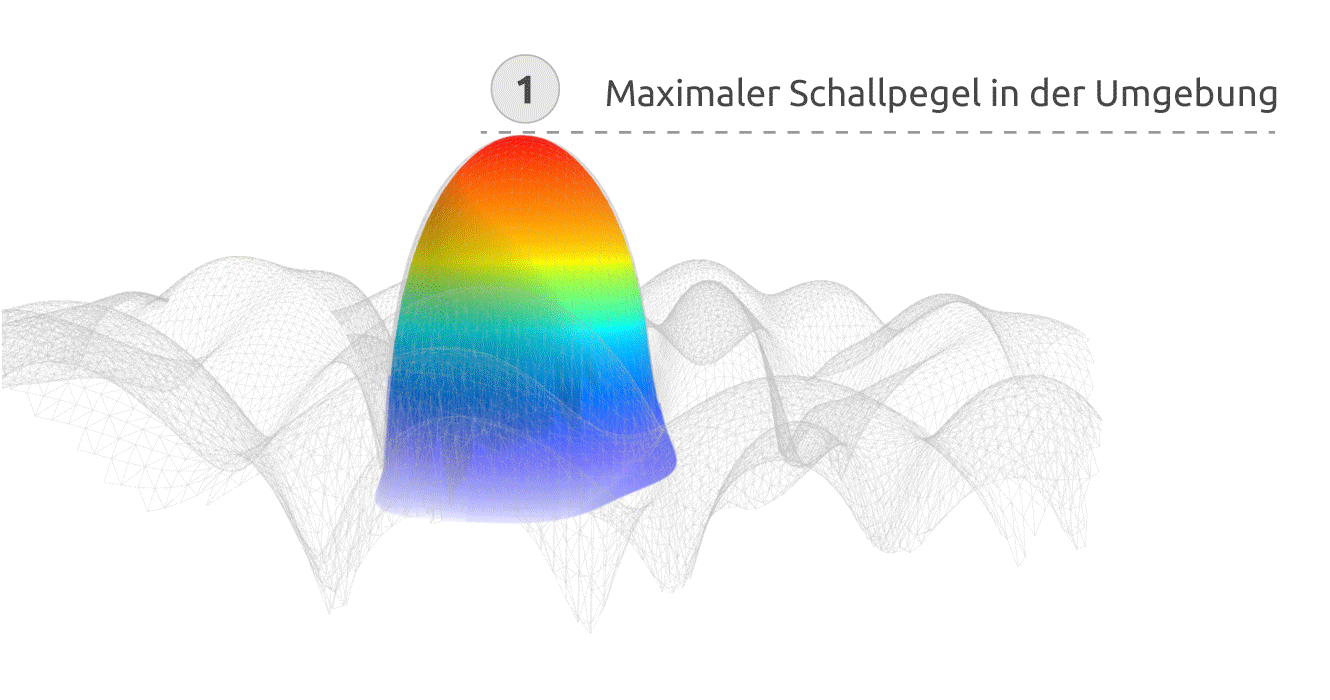

DeepRange:
Höchste Empfindlichkeit in lauten Umgebungen – macht selbst kleinste Lecks sichtbar, die andere übersehen!
Ein schwaches Leck neben einer dröhnenden Maschine oder in der Nähe eines größeren Lecks aufzuspüren, ist wie der Versuch, Sterne am helllichten Tag zu sehen. Das Licht der Sonne überstrahlt alles. Genauso verhält es sich bei Gaslecks: Stärkere Schallsignale überdecken die schwächeren. Herkömmliche akustische Kameras stoßen dabei an ihre Grenzen – die leisesten Lecks bleiben ihnen verborgen.
Distran hat als erster Hersteller eine Lösung für diese Herausforderung entwickelt. Unser Algorithmus trennt die Schallpegel in Echtzeit und innerhalb einer einzigen Aufnahme, verarbeitet sie intelligent und kombiniert sie anschließend zu einem Bild mit deutlich größerem Dynamikumfang. Damit überwinden wir die Grenzen der herkömmlichen akustischen Bildgebung und spüren selbst schwache Lecks auf – sogar dann, wenn sie sich direkt neben lauten Geräuschquellen wie größeren Lecks, Kompressoren oder Lüftungssystemen befinden.
Die Verbesserung ist spürbar: Kameras mit DeepRange sind deutlich empfindlicher. Für Prüftechniker ist das mehr als nur ein Upgrade – es ist ein echter Durchbruch, der Leckerkennung unter Bedingungen ermöglicht, die bisher außerhalb des Machbaren lagen, und damit neue Maßstäbe in der akustischen Bildgebung setzt.
QUANTIFIZIERUNG DER GASLECKRATE
Vom Schall zur Leckrate
Die Ultra Pro lokalisiert nicht nur das Leck, sondern schätzt anhand der Stärke der akustischen Emission und des Druckunterschieds am Leck die Leckrate in Litern pro Stunde. So können Anwender den Schweregrad und die mit dem Leck verbundenen Kosten schnell einschätzen. Darüber hinaus zeigt die Ultra Pro in Echtzeit die Leckrate des kleinsten in der aktuellen Umgebung nachweisbaren Lecks an (zum Patent angemeldet).
QUANTIFIZIERUNG DER GASLECKRATE
Vom Schall zur Leckrate
Die Ultra Pro lokalisiert nicht nur das Leck, sondern schätzt anhand der Stärke der akustischen Emission und des Druckunterschieds am Leck die Leckrate in Litern pro Stunde. So können Anwender den Schweregrad und die mit dem Leck verbundenen Kosten schnell einschätzen. Darüber hinaus zeigt die Ultra Pro in Echtzeit die Leckrate des kleinsten in der aktuellen Umgebung nachweisbaren Lecks an (zum Patent angemeldet).
