Mit Schallpräzision zu maximaler Anlagensicherheit
SonicView ist ein akustisches Gasleck-Erkennungssystem, das selbst große Anlagenbereiche mit punktgenauer Präzision überwacht.
Im Gegensatz zu herkömmlichen Gasmessgeräten, die erst reagieren, wenn eine Gaswolke den Sensor erreicht, erkennt SonicView Leckagen dank der Acoustic Leak Imaging (ALI)-Technologie sofort.
Mit zonenspezifischen Warnmeldungen und nahtloser Integration in bestehende Systeme bietet SonicView die Zuverlässigkeit, die Anlagenbetreiber erwarten – bei gleichzeitig minimaler Fehlalarmrate, um unnötige Anlagenabschaltungen zu vermeiden.
Ob unbemannter Außenposten oder komplexe Industrieanlage – SonicView überwacht rund um die Uhr weitläufige Bereiche auf Lecks sämtlicher Gasarten. Dank intuitiver visueller Anzeige werden selbst unsichtbare und hochentzündliche Gase wie Wasserstoff zuverlässig erkannt.
Mehr Fläche abdecken. Schneller reagieren.
AKUSTISCHES GASLECK-ERKENNUNGSSYSTEM: FRÜHZEITIG ERKENNEN. SCHNELL REAGIEREN. SICHER ARBEITEN
Mit Schallpräzision zu maximaler Anlagensicherheit
SonicView ist ein akustisches Gasleck-Erkennungssystem, das selbst große Anlagenbereiche mit punktgenauer Präzision überwacht.
Im Gegensatz zu herkömmlichen Gasmessgeräten, die erst reagieren, wenn eine Gaswolke den Sensor erreicht, erkennt SonicView Leckagen dank der Acoustic Leak Imaging (ALI)-Technologie sofort.
Mit zonenspezifischen Warnmeldungen und nahtloser Integration in bestehende Systeme bietet SonicView die Zuverlässigkeit, die Anlagenbetreiber erwarten – bei gleichzeitig minimaler Fehlalarmrate, um unnötige Anlagenabschaltungen zu vermeiden.
Ob unbemannter Außenposten oder komplexe Industrieanlage – SonicView überwacht rund um die Uhr weitläufige Bereiche auf Lecks sämtlicher Gasarten. Dank intuitiver visueller Anzeige werden selbst unsichtbare und hochentzündliche Gase wie Wasserstoff zuverlässig erkannt.
Mehr Fläche abdecken. Schneller reagieren.
Erfassungsbereich
20 m Erkennungsradius
180° Sichtfeld
180° Sichtfeld
Schnelle Leckerkennung
Quelle des Lecks in
Sekunden ermitteln
Sekunden ermitteln
Leckraten ab
0,075 g/s auf 20 m
(für Wasserstoff bei 1 bar)
Hohe Selektivität
Weniger Fehlalarme
Weniger Fehlalarme
Live-Ansicht und
Rückspulfunktion
Rückspulfunktion
FEHLALARME VERMEIDEN: KRITISCHE ZONEN GEZIELT ÜBERWACHEN
Große Flächen erfassen – gezielt reagieren

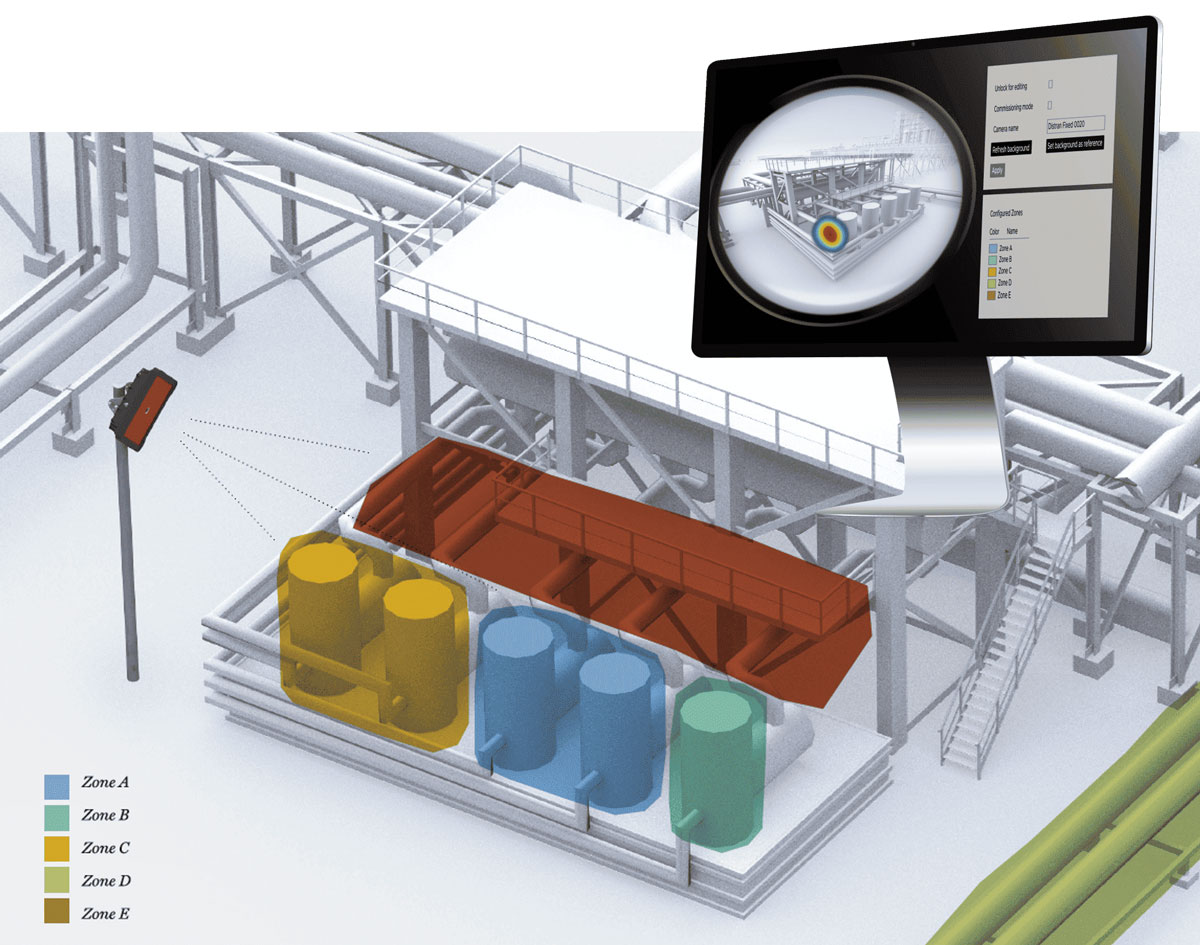

Über die Weboberfläche lassen sich Überwachungszonen und Leckageschwellen definieren sowie Lecks live visualisieren.
Das akustische Gasleck-Erkennungssystem SonicView von Distran erfasst Ultraschall-Signale von Gaslecks präzise im Radius von 20 Metern über ein 180°-Sichtfeld – auch im Freien und bei schwierigen Bedingungen wie Wind.
Je nach Ort und Schwere des Lecks löst das System gezielte Aktionen aus – von einer E-Mail an das Wartungsteam bei Stickstoffaustritt bis hin zur automatischen Abschaltung der Anlage bei einem kritischen Wasserstoffleck.
- Geringere Infrastrukturkosten: Ein einziger Detektor überwacht einen Radius von 20 m
- Zonenspezifische Reaktionen: Je nach Ort und Leckstärke unterschiedliche Maßnahmen konfigurierbar
- Keine Stillstände wegen unkritischer Lecks
- Zwei Alarmstufen: niedrig für Wartung, hoch für Sicherheit
Über die Weboberfläche lassen sich Überwachungszonen und Leckageschwellen definieren sowie Lecks live visualisieren.
FEHLALARME VERMEIDEN: KRITISCHE ZONEN GEZIELT ÜBERWACHEN
Große Flächen erfassen – gezielt reagieren
Das akustische Gasleck-Erkennungssystem SonicView von Distran erfasst Ultraschall-Signale von Gaslecks präzise im Radius von 20 Metern über ein 180°-Sichtfeld – auch im Freien und bei schwierigen Bedingungen wie Wind.
Je nach Ort und Schwere des Lecks löst das System gezielte Aktionen aus – von einer E-Mail an das Wartungsteam bei Stickstoffaustritt bis hin zur automatischen Abschaltung der Anlage bei einem kritischen Wasserstoffleck.
- Geringere Infrastrukturkosten: Ein einziger Detektor überwacht einen Radius von 20 m
- Zonenspezifische Reaktionen: Je nach Ort und Leckstärke unterschiedliche Maßnahmen konfigurierbar
- Keine Stillstände wegen unkritischer Lecks
- Zwei Alarmstufen: niedrig für Wartung, hoch für Sicherheit
FLEXIBLE ALARMBENACHRICHTIGUNG
Alarme – so, wie Ihr Team sie braucht

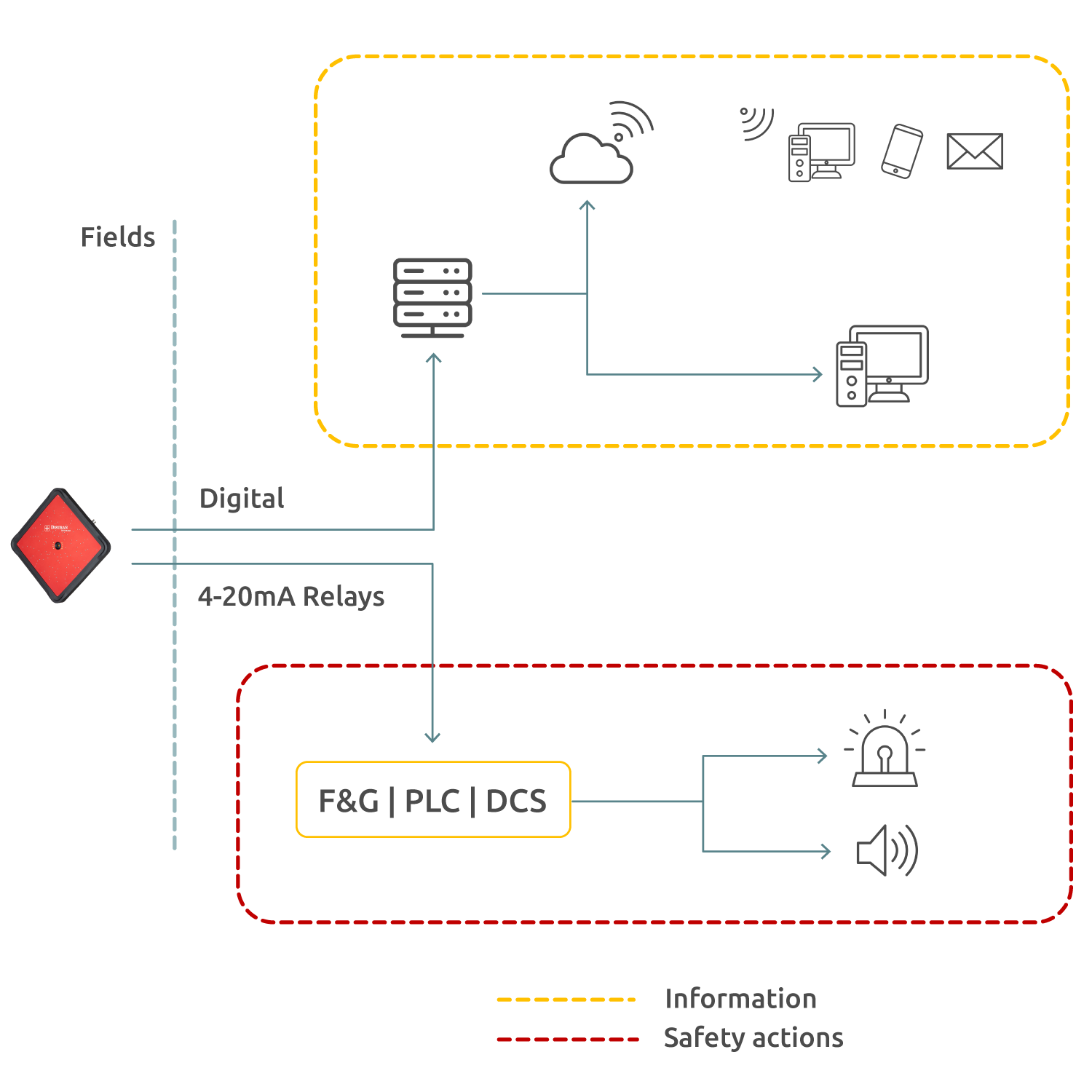

SonicView lässt sich nahtlos in Ihre bestehende Infrastruktur integrieren – mit vielfältigen Ausgangsoptionen, von potenzialfreien Kontakten bis hin zu SMS-Benachrichtigungen.
Diese Flexibilität stellt sicher, dass Alarme genau dort ankommen, wo sie gebraucht werden – über die Kanäle, die Ihr Team bereits nutzt:
- durch Auslösung vorhandener Alarmsysteme (z. B. Gas- und Brandmeldeanlagen, SPS, DCS-Systeme, via Relais, 4–20 mA oder OPC UA),
- durch direkte Benachrichtigungen an Wartungsteams,
- oder durch Integration in die Protokolle Ihrer Leitwarte (z. B. Web/TCP, RTSP).
FLEXIBLE ALARMBENACHRICHTIGUNG
Alarme – so, wie Ihr Team sie braucht
SonicView lässt sich nahtlos in Ihre bestehende Infrastruktur integrieren – mit vielfältigen Ausgangsoptionen, von potenzialfreien Kontakten bis hin zu SMS-Benachrichtigungen.
Diese Flexibilität stellt sicher, dass Alarme genau dort ankommen, wo sie gebraucht werden – über die Kanäle, die Ihr Team bereits nutzt:
- durch Auslösung vorhandener Alarmsysteme (z. B. Gas- und Brandmeldeanlagen, SPS, DCS-Systeme, via Relais, 4–20 mA oder OPC UA),
- durch direkte Benachrichtigungen an Wartungsteams,
- oder durch Integration in die Protokolle Ihrer Leitwarte (z. B. Web/TCP, RTSP).
ENTWICKELT FÜR DEN ANSPRUCHSVOLLEN EINSATZ. BEWÄHRT IM FELD.
Erkennen und beheben: Ferndiagnose und Ursachenanalyse mit ALI
Ortung eines Lecks auf dem TADI-Testgelände im französischen Lacq – einer hochmodernen industriellen Simulationsanlage.
Dieses Beispiel zeigt, wie SonicView ein kontrolliertes Methanleck von nur 0,5 g/s sofort erkennt und visualisiert – ein Beleg für die hohe Präzision unter realistischen Anlagenbedingungen.
LIVE- UND FERNVISUALISIERUNG:
Im Alarmfall können Anwender auf die visuelle Oberfläche von SonicView zugreifen und sich aus der Ferne den Ort und die Art des detektierten Lecks anzeigen lassen.
Per Ferndiagnose lässt sich der Schweregrad des Lecks und damit Handlungsbedarf schnell einschätzen – unnötige Einsätze werden so vermieden.
GRÜNDLICHE URSACHENANALYSE:
Nach einem Leckereignis bietet SonicView die Möglichkeit, über die Rückspulfunktion den Hergang des Lecks zu rekonstruieren und exakt nachvollziehen, wann und wie das Leck entstanden ist.
Auf dieser Basis können gezielte Korrekturmaßnahmen geplant werden, während das betroffene System außer Betrieb ist.
Mit SonicView können Sie Lecks schnell erkennen, lokalisieren, eindämmen und beheben.
ENTWICKELT FÜR DEN ANSPRUCHSVOLLEN EINSATZ. BEWÄHRT IM FELD.
Erkennen und beheben: Ferndiagnose und Ursachenanalyse mit ALI
Ortung eines Lecks auf dem TADI-Testgelände im französischen Lacq – einer hochmodernen industriellen Simulationsanlage.
Dieses Beispiel zeigt, wie SonicView ein kontrolliertes Methanleck von nur 0,5 g/s sofort erkennt und visualisiert – ein Beleg für die hohe Präzision unter realistischen Anlagenbedingungen.
LIVE- UND FERNVISUALISIERUNG:
Im Alarmfall können Anwender auf die visuelle Oberfläche von SonicView zugreifen und sich aus der Ferne den Ort und die Art des detektierten Lecks anzeigen lassen.
Per Ferndiagnose lässt sich der Schweregrad des Lecks und damit Handlungsbedarf schnell einschätzen – unnötige Einsätze werden so vermieden.
GRÜNDLICHE URSACHENANALYSE:
Nach einem Leckereignis bietet SonicView die Möglichkeit, über die Rückspulfunktion den Hergang des Lecks zu rekonstruieren und exakt nachvollziehen, wann und wie das Leck entstanden ist.
Auf dieser Basis können gezielte Korrekturmaßnahmen geplant werden, während das betroffene System außer Betrieb ist.
Mit SonicView können Sie Lecks schnell erkennen, lokalisieren, eindämmen und beheben.
UNTERSTÜTZUNG VON DER TESTPHASE BIS ZUR INBETRIEBNAHME
Unsere Services rund um SonicView
PROJEKTMANAGEMENT
Profitieren Sie von Herstellerexpertise
von der Planung bis zur Inbetriebnahme – unterstützt durch
unser Projektmanagement-Team.
STANDORTANALYSE UND OPTIMALE PLATZIERUNG
Wir beraten Sie bei der optimalen Platzierung der Gasdetektoren – präzise abgestimmt auf Ihre Anlagenstruktur und potenzielle Risikobereiche. So erreichen Sie maximale Abdeckung und verhindern, dass Lecks übersehen werden.
INDIVIDUELL ABGESTIMMTE
INBETRIEBNAHME DURCH EXPERTEN
Unsere Experten konfigurieren das System exakt nach Ihren Vorgaben – damit Alarmgrenzen, Überwachungszonen und Schnittstellen vom ersten Tag an optimal auf Ihre betrieblichen und sicherheitstechnischen Anforderungen abgestimmt sind.
ROLLENBASIERTES TRAINING
FÜR DEN ERNSTFALL
Wir schulen Bediener, Sicherheitsteams und Aufsichtspersonal rollenbasiert, damit alle Mitarbeitenden Alarme richtig deuten und in verschiedenen Leckszenarien sicher reagieren können.
Erhöhen Sie mit SonicView die Sicherheit Ihrer Anlage und reduzieren Sie Fehlalarme, die zu unnötigen Stillständen führen.
Technische Daten
| Nachweisbare Gase | Alle Druckgase, einschließlich Luft, Vakuum und Dampf |
| Nachweisgrenze | 50 l/min (0,075 g/s) bei 20 m (Wasserstoff, 1 bar) Typisch, abhängig von Hintergrundgeräuschen und Alarmschwelle |
| Detektionswinkel | 180° |
| Ansprechzeit | 1 Sekunde |
| Relais | 2 × Relais: Störung und Alarm Max. 30 V AC/DC, max. 1 A (ohmsche Last) |
| Analogausgang | 4–20 mA, aktiv oder passiv |
| Digitale Kommunikation | Industrielles Datenprotokoll zur Anbindung an SPS (Alarmdaten): OPC-UA-Server über Ethernet Live-Video-Stream: RTSP Konfiguration, Inbetriebnahme, Live-Ansicht, Alarmhistorie und Wiedergabe: über passwortgeschützte Weboberfläche im lokalen Netzwerk |
| Ereignisprotokollierung | Daten der letzten 10.000 Alarme und Startbilder der letzten 100 Alarme im internen Speicher |
| Witterungsschutz | IP65 |
| Sicherheitszulassungen | ATEX/IECEx ( Zulassung ausstehend) II 3G Ex ec ic IIC T4 Gc II 3D Ex ec ic IIIC T135°C Dc Tamb = -20 °C bis +50 °C |
| Abmessungen und Gewicht | Gerät: 272 × 272 × 50 mm, 1,5 kg Gerät mit Halterung: 272 × 272 × 155 mm, 1,9 kg Gerät mit Halterung und U-Bügel-Platte: 272 × 272 × 160 mm, 2,6 kg |
| Kalibrierung | Im Werk kalibriert, keine Kalibrierung vor Ort erforderlich |
–
