Ultra Pro – Des inspections plus fiables grâce à l’imagerie acoustique des fuites

Un nouveau standard pour la détection des fuites de gaz

La caméra ultrason Ultra Pro localise instantanément les fuites de gaz à plusieurs mètres de distance. Elle permet de rechercher des fuites en hauteur et dans les zones difficiles d’accès sans monter d’échafaudages.

Ce capteur portatif, tenu à une main, détecte les sons spécifiques émis par fuites de gaz sous pression. Grâce à ses 124 microphones, la caméra ultrason calcule précisément la position des fuites qui sont représentées en temps réel sur une image optique.

Durant les inspections, Ultra Pro enregistre les photos et les vidéos capturées sur une carte SD. Grâce à une connexion Wifi, elles peuvent aussi être envoyées directement à Distran Audalytics, qui permet la mise en forme de rapports et leur partage en quelques minutes.

Fonctionne pour tous les types de gaz

De

0,3 à 100 mètres

A partir de

0,3 Litres / heure

pour une fuite de méthane de 4 bar, à 30 cm de distance

Jusqu’à

 1°

de précision

Différentiel de pression minimal

50 mbar

Fonctionne aussi sur les fuites de vide

Distran Ultra Pro
Pinpoint gas leaks with Distran

Détection de fuites de gaz par ultrasons

Identifiez les fuites à distance, sans inspecter individuellement chaque élément

L’imagerie acoustique permet la visualisation des fuites à distance en temps réel. Cette technique fonctionne pour tous les gaz et même les entrées d’air (ou « fuites de vide »).

Avantages

Pourquoi utiliser Ultra Pro ?

10 fois plus rapide

Les détecteurs de gaz classiques (sniffer, mille bulle, etc.) exigent de l'opérateur de vérifier minutieusement chaque point de fuite potentiel. Avec l'imagerie acoustique, la détection est effectuée sans inspecter chaque élément individuellement. De plus, l'inspection est menée à distance, ce qui réduit le recours aux échafaudages.

Inspection à distance = moins de risques pour l'opérateur

Les fuites peuvent être localisées à plusieurs mètres de distance (pour les plus grosses fuites jusqu'à 100 mètres). L'opérateur évite ainsi d'entrer dans des zones potentiellement dangeureuses.

Trouvez des fuites dans des endroits inattendus

Les fuites les plus problématiques se produisent souvent à des endroits inattendus. Le son des fuites se réfléchit sur les surfaces avoisinantes et se propage donc au-delà de la vue directe, ce qui permet à Ultra Pro de les localiser, même lorsqu'elles sont cachées.

Quantifiez le débit de fuite

Ultra Pro estime le débit des fuites (en litres par heure) en temps réel. Un trépied, une phase de post-processing ou un logiciel additionnel ne sont pas nécessaires.

Quantifiez le débit des fuites pour établir vos priorités de maintenance

Estimez facilement le débit des fuites

Ultra Pro non seulement localise les fuites de gaz mais est également capable d’en estimer immédiatement le débit. La caméra estime le volume sonore de la fuite et en déduit un débit de fuite en temps-réel, indépendamment des bruits environnants. La quantification du débit de fuite permet aux décideurs d’établir les priorités de maintenance et de prendre des décisions informées quant à la réparation de ces fuites.

Ultra Pro estime par ailleurs en temps-réel la limite de détection dans l’environnement, en fonction par exemple du bruit environnant. Il permet à l’opérateur de valider la qualité de son inspection.

Estimating gas leak with Distran
Locate partial discharges with Ultrasound imager

Détection par imagerie ultrason des décharges partielles (corona, etc.)

Ultra Pro localise les décharges partielles et les autres défauts électriques

Les décharges partielles telles que les décharges corona, d’arc et de surface se produisent dans les systèmes à haute tension et peuvent entraîner des pannes. Ces phénomènes produisent des ultrasons qui peuvent être localisés par Ultra Pro avec précision.

Rapports d’inspection avec Audalytics

Obtenez des rapports d’inspections sans équivoque

Ultra Pro excelle également dans l’établissement de rapports d’inspection. En effet, une image vaut mille mots, c’est particulièrement vrai lorsqu’il s’agit de décrire l’emplacement d’une fuite dans un environnement industriel complexe. De plus, Distran a développé un outil de rapport intégré, appelé Audalytics, qui permet à l’opérateur de créer un rapport et d’y ajouter des annotations en seulement quelques clics après l’inspection. Le rapport peut être partagé avec toutes les parties prenantes, sans logiciel supplémentaire, directement dans le navigateur où les photos, vidéos et notes vocales capturées sur le terrain sont intégrées.
Des fonctionnalités logicielles spécifiques permettent le suivi des données, la génération de tableaux de bord et l’enregistrement de notes vocales.

Distran Audalytics reports
Distran Ultra Pro

La meilleure caméra ultrason

Adaptée au terrain

Les premières versions d’Ultra Pro ont été développées avec des industriels, par des personnes expérimentés dans les inspections industrielles. Pesant seulement 1,5 kg avec sa batterie, la caméra se manipule d’une seule main. L’opérateur peut inspecter les environs en toute sécurité, et même monter des échelles avec la caéra. La caméra a également été conçue de manière robuste, pour résister aux chutes. Son éclairage LED intégré éclaire les zones sombres sans nécessiter une source lumineuse additionnelle.

1,5 kg batterie incluse

Maniement à une seule main

1400 lumens, éclairage LED intégré

Conception robuste

Ultra Pro X est certifiée ATEX

Ultra Pro X est la version ATEX de l’Ultra Pro. C’est la première caméra ultrason au monde à être certifiée ATEX. Elle est donc spécialement conçue pour permettre une utilisation dans les atmosphères potentiellement explosibles, c’est-à-dire où des gaz explosifs pourraient se trouver, dans les secteurs du pétrole ou du gaz, de la chimie et des centrales électriques.

Distran Atex Ultra Pro X

Ultra Pro X est certifiée ATEX

Ultra Pro X est la version ATEX de l’Ultra Pro. C’est la première caméra ultrason au monde à être certifiée ATEX. Elle est donc spécialement conçue pour permettre une utilisation dans les atmosphères potentiellement explosibles, c’est-à-dire où des gaz explosifs pourraient se trouver, dans les secteurs du pétrole ou du gaz, de la chimie et des centrales électriques.

Distran Atex Ultra Pro X

Données Ultra Pro

Spécifications techniques

Gaz détectésTous les gaz comprimés, y compris l'air, le méthane, la vapeur ainsi que les entrées d'air (vide)
Distance de travail De 30 centimètres à 100 mètres (1 à 330 pieds)
Distance typique : de 1 à 6 mètres (3 à 20 pieds)

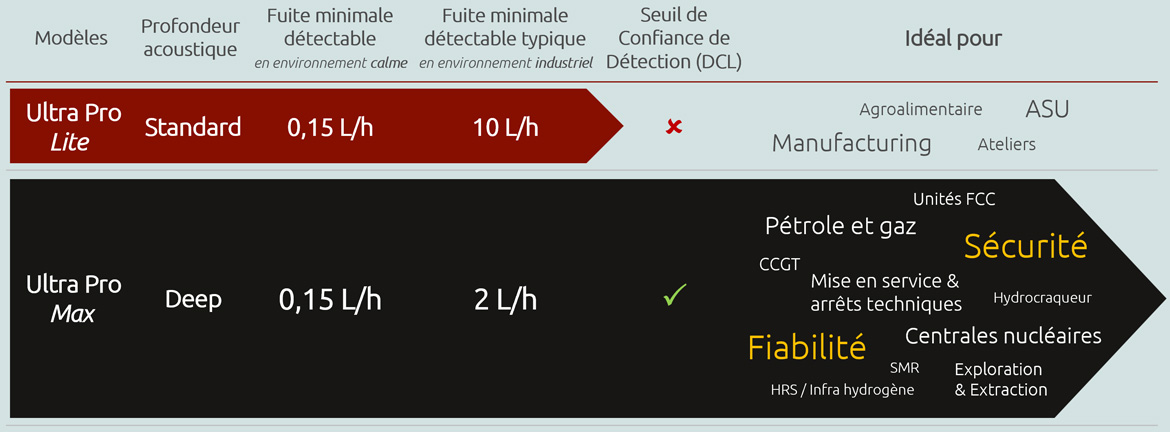

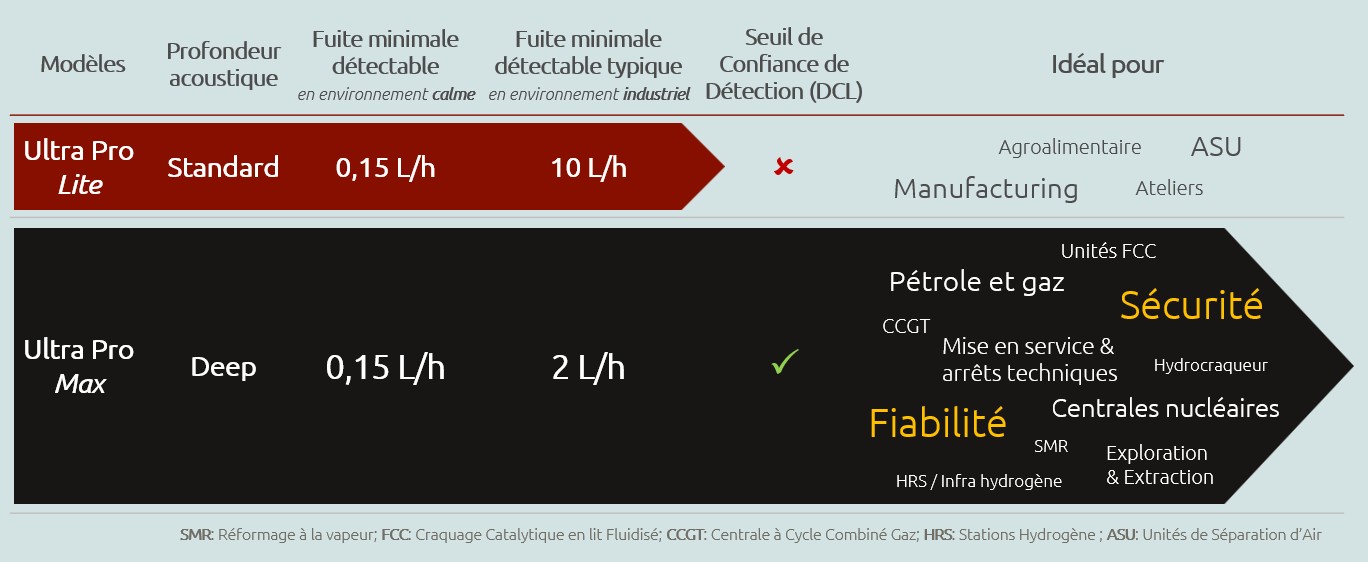

Seuil de détectionA partir de 0,3 L/h à 30 cm (0,01 pieds3/h à 1 pieds)
Environnement calme : à partir de 2 L/h à 30 cm (0,1 pieds3/h à 1 pieds)
Environnement industriel : à partir de 10 L/h à 30 cm (0,4 pieds3/h à 1 pieds)
Méthode de détection Imagerie acoustique utilisant 124 capteurs ultrasons
Différence de pressionMinimum 50 mbar (0,7 psi)

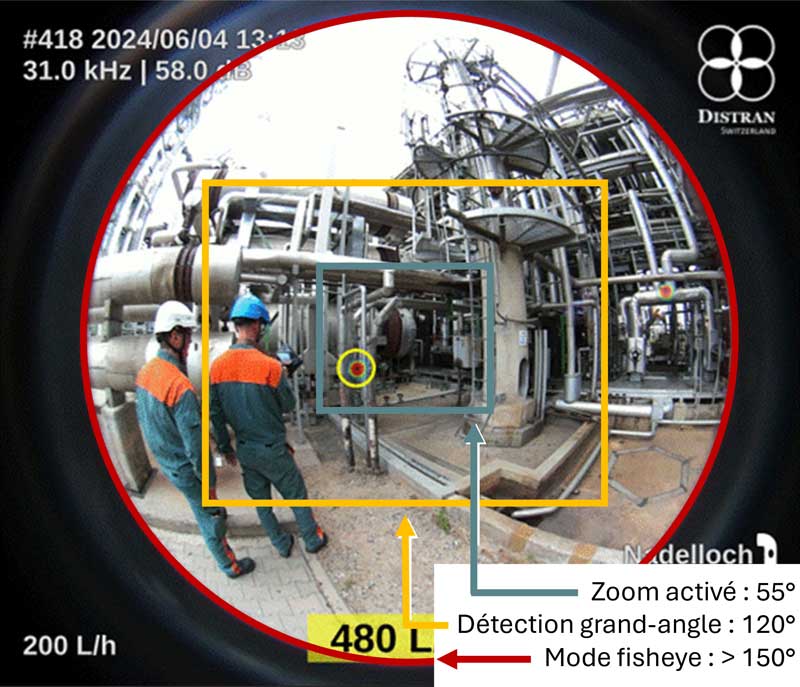

Angle de vue acoustique 180°
Angle de vue optique110°
Précision de détection angulaire <1°
Poids1,5 kg (3,3 lb)
Température de fonctionnementDe -10°C à 50°C
Durée de vie de la batterie 5 heures (2x2,5 heures - 2 batteries fournies dans le pack)
Eclairage LED intégrée1400 lumens
Export de données d'inspectionVia Audalytics ou la carte SD (fournie)
CertificationConforme aux normes CE, RoHS et WEEE
ATEX pour la version X (Zone 2, y compris l'hydrogène)
Marquage Ex (pour version X) II 3G Ex ic IIC T5 Gc
II 3D Ex ic IIIC T100°C Dc
Tamb = -10°C to 40°C
Indices de protectionIP 54

–

Questions fréquentes

À quelle distance une fuite peut-elle être détectée ?

Selon le taux de fuite, de 30 centimètres à 50-100 mètres. Les fuites majeures (de quelques milliers de litres par heure) peuvent être détectées à une grande distance. De petites fuites, quelques litres par heure, sont détectables à quelques mètres. La distance typique de recherche de fuites est comprise entre 1 et 6 mètres.

Quels types de gaz peuvent être détectés ? Est-ce que ça marche avec les fuites de vide ?

Ultra Pro ne détecte pas les gaz eux-mêmes, elle détecte les émissions sonores générées par les fuites lorsque le gaz s’échappe d’un système sous pression (en savoir plus sur la technologie). Ainsi, elle peut détecter des fuites de tous les types de gaz, une différence de pression de 50 mbar est suffisante, et un passage ouvert permettant au son de se propager dans l’air.

Ultra Pro n’est pas limitée à certains gaz, elle détecte les hydrocarbures, l’hydrogène, les gaz nobles, l’air comprimé, la vapeur, etc. La différence de pression peut également être négative, lui permettant de détecter les fuites de vide.

En deçà de 50 mbar, il est possible de détecter des fuites mais la limite de détection de l’appareil est plus élevée.

Est-il possible d'utiliser Ultra Pro dans des zones bruyantes (salles de compresseurs, enceinte de turbine à gaz, etc.) ?

Ultra Pro filtre tous les bruits en dehors de la fenêtre de détection, en particulier les basses fréquences dans le domaine audible. Même dans un environnement très bruyant, par exemple dans l’enceinte antibruit d’une turbine à gaz offrant jusqu’à 100 dB(A) de bruit, des fuites ont été détectées.

Ultra Pro estime en temps réel sa limite inférieure de détection (LoD), permettant à l’utilisateur de connaître la précision de l’inspection. Ceci est généralement utile lorsque le critère d’acceptation est utilisé.

Puis-je inspecter des systèmes enterrés ou isolés ?
La vue directe des éléments fuyards n’est pas nécessaire pour la détection des fuites, cependant le son doit se propager de la fuite à la surface de la caméra Ultra Pro, où se trouvent les microphones. Ce n’est généralement pas le cas pour les systèmes souterrains (protégés par le sol). Pour les systèmes isolés, cela dépend de l’étanchéité de l’isolation.
Quelle est la précision de Ultra Pro ?

Semblable à une caméra optique, la précision est déterminée sous forme d’angle (plus vous êtes proche d’une fuite, plus la précision linéaire est petite). La précision dépend de l’algorithme d’imagerie acoustique, de la fréquence d’imagerie et de la qualité de l’appariement de la caméra optique et du réseau de microphones.

La précision typique est d’environ 1°.

L'appareil est-il certifié ATEX / à sécurité intrinsèque ?
Ultra Pro X est la version certifiée ATEX / à sécurité intrinsèque d’Ultra Pro. Cette caméra est certifiée Zone 2 pour la classe IIC (USA : div 2 classe 1), comprenant également l’hydrogène.
Distran fournit-il un outil pour générer des rapports numériques ?
Oui. Avec chaque appareil, Distran inclut un accès gratuit à son outil de reporting Audalytics. Des photos et des vidéos d’inspection peuvent être incluses dans des rapports générés en quelques clics et complétés par des notes vocales et des commentaires écrits. Il est facilement partageable sous formats numériques standards.
