Assurez la sécurité et la continuité des opérations sur votre site,
à la vitesse du son
SonicView est un système de détection acoustique des fuites de gaz qui couvre de grands volumes avec une précision millimétrique.
Contrairement aux détecteurs traditionnels qui nécessitent que le nuage de gaz atteigne le capteur, SonicView détecte immédiatement les fuites à distance grâce à la technologie d’imagerie acoustique des fuites (ALI).
Avec ses alertes spécifiques par zone et son intégration fluide dans les systèmes existants, il offre la fiabilité exigée par les opérations industrielles tout en réduisant les fausses alertes à l’origine d’arrêts inutiles.
Des sites sans personnel, surveillés à distance, aux installations industrielles complexes, SonicView offre une surveillance 24/7 avec une visualisation intuitive des fuites, quel que soit le type de gaz, y compris les gaz invisibles et inflammables comme l’hydrogène.
SYSTÈME DE DÉTECTION ACOUSTIQUE DES FUITES DE GAZ : Détection instantanée. Protection continue.
Assurez la sécurité et la continuité des opérations sur votre site, à la vitesse du son
SonicView est un système de détection acoustique des fuites de gaz qui couvre de grands volumes avec une précision millimétrique.
Contrairement aux détecteurs traditionnels qui nécessitent que le nuage de gaz atteigne le capteur, SonicView détecte immédiatement les fuites à distance grâce à la technologie d’imagerie acoustique des fuites (ALI).
Avec ses alertes spécifiques par zone et son intégration fluide dans les systèmes existants, il offre la fiabilité exigée par les opérations industrielles tout en réduisant les fausses alertes à l’origine d’arrêts inutiles.
Des sites sans personnel, surveillés à distance, aux installations industrielles complexes, SonicView offre une surveillance 24/7 avec une visualisation intuitive des fuites, quel que soit le type de gaz, y compris les gaz invisibles et inflammables comme l’hydrogène.
Couvrez plus de terrain & réagissez plus vite :
Couverture
Rayon de détection : 20 m
Angle de vue : 180°
Angle de vue : 180°
Détection instantanée
Localisation des fuites
en quelques secondes
en quelques secondes
Débit de fuite à partir de
0,075 g/s à 20 m
(pour de l’hydrogène à 1 bar)
Haute sélectivité
Fausses alertes réduites
Fausses alertes réduites
Visualisation en direct
& relecture vidéo
& relecture vidéo

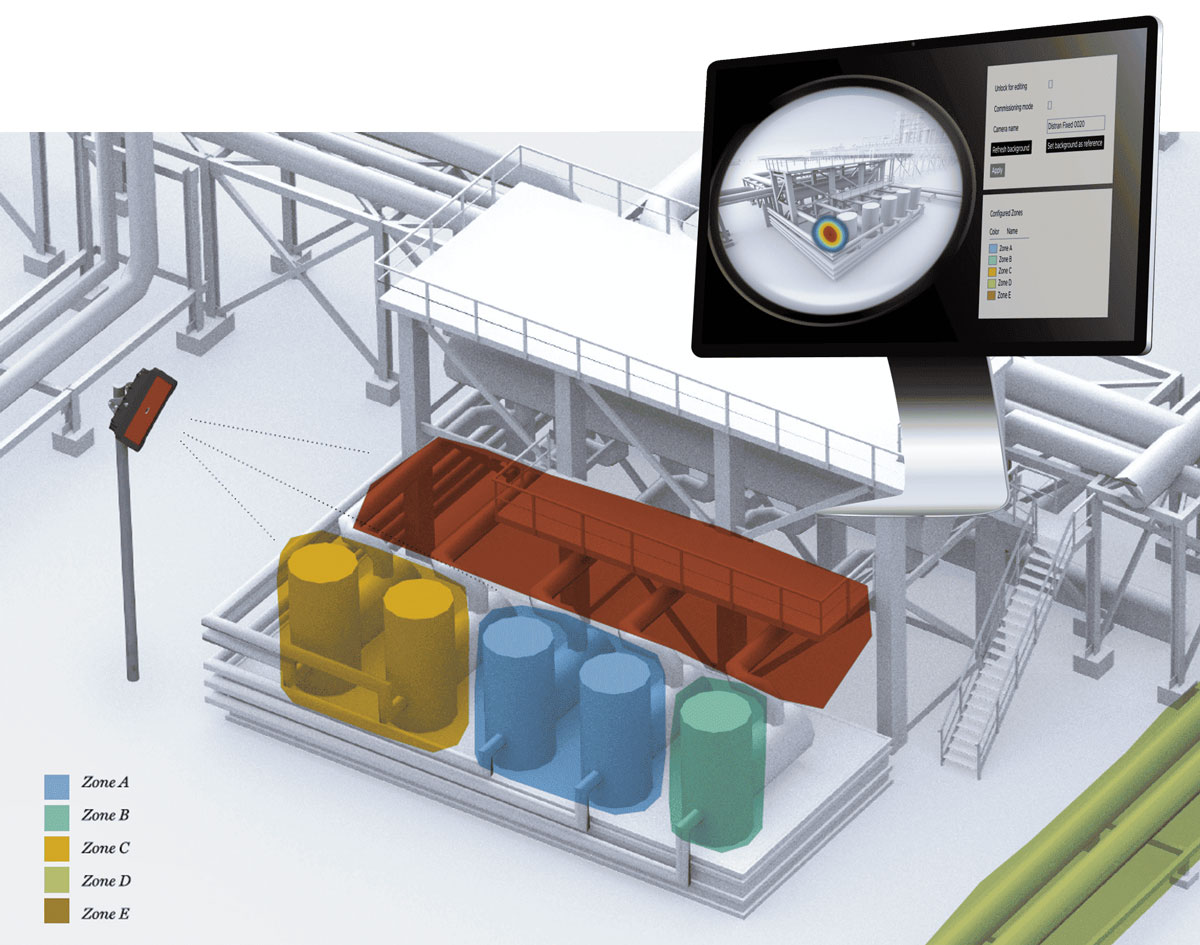

ÉVITEZ LES FAUSSES ALERTES : SURVEILLEZ UNIQUEMENT LES ZONES CRITIQUES
Large couverture, réponse ciblée
Configurez des zones à surveiller, des seuils de fuite et visualisez les fuites en direct depuis l’interface Web.
Le système de détection acoustique des fuites de gaz SonicView de Distran capte les ultrasons émis par les fuites sur un rayon de 20 mètres à un angle de 180°, y compris en extérieur et en conditions venteuses.
Le système déclenche des actions spécifiques selon l’emplacement et la gravité de la fuite : de l’envoi d’un e-mail à l’équipe de maintenance pour une fuite d’azote, à l’arrêt complet de l’installation en cas de fuite majeure d’hydrogène.
- Réduction des coûts d’infrastructure : un seul détecteur couvre une zone d’un rayon de 20 mètres
- Réponse spécifique : configurez des actions différentes selon la localisation et la gravité de la fuite
- Pas d’arrêt de production pour des fuites non critiques
- Deux niveaux d’alerte : faible (maintenance) et élevé (sécurité)
Configurez des zones à surveiller, des seuils de fuite et visualisez les fuites en direct depuis l’interface Web.
ÉVITEZ LES FAUSSES ALERTES : SURVEILLEZ UNIQUEMENT LES ZONES CRITIQUES
Large couverture, réponse ciblée
Le système de détection acoustique des fuites de gaz SonicView de Distran capte les ultrasons émis par les fuites sur un rayon de 20 mètres à un angle de 180°, y compris en extérieur et en conditions venteuses.
Le système déclenche des actions spécifiques selon l’emplacement et la gravité de la fuite : de l’envoi d’un e-mail à l’équipe de maintenance pour une fuite d’azote, à l’arrêt complet de l’installation en cas de fuite majeure d’hydrogène.
- Réduction des coûts d’infrastructure : un seul détecteur couvre une zone d’un rayon de 20 mètres
- Réponse spécifique : configurez des actions différentes selon la localisation et la gravité de la fuite
- Pas d’arrêt de production pour des fuites non critiques
- Deux niveaux d’alerte : faible (maintenance) et élevé (sécurité)

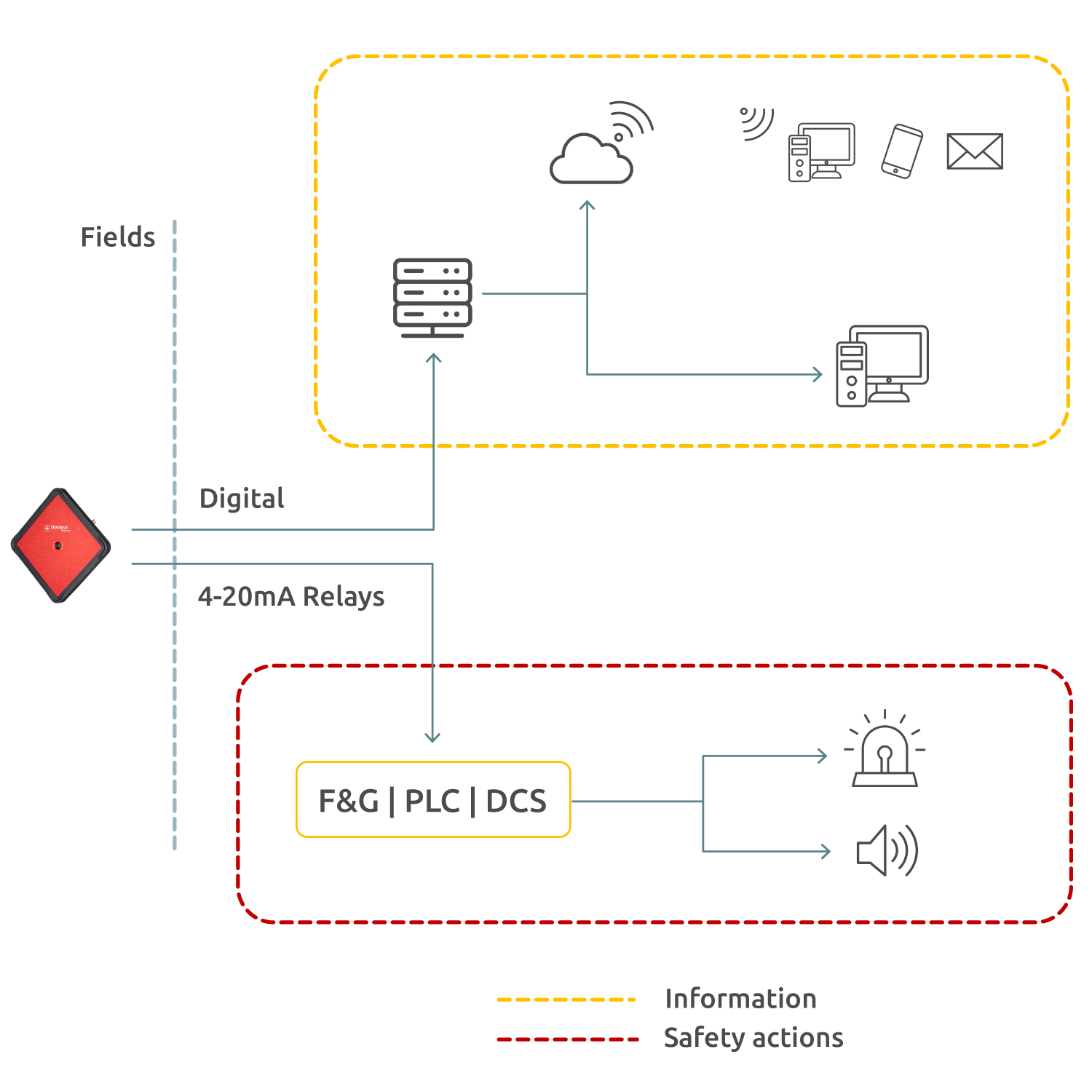

DISTRIBUTION FLEXIBLE DES ALERTES
Envoi d’alertes intégré à vos processus et canaux de distribution
SonicView s’intègre facilement à votre infrastructure existante grâce à plusieurs options de sortie, des contacts secs traditionnels (ou contacts libres de potentiel) aux notifications SMS modernes.
Cette flexibilité garantit que les alertes atteignent les bonnes personnes via les canaux qu’elles utilisent déjà, que ce soit pour :
- Déclencher les systèmes d’alarme existants : détection incendie et gaz, PLC, DCS via relais, 4–20 mA ou OPC-UA
- Envoyer des messages directs aux équipes de maintenance
- S’intégrer aux protocoles de la salle de contrôle (Web/TCP, RTSP, etc.)
DISTRIBUTION FLEXIBLE DES ALERTES
Envoi d’alertes intégré à vos processus et canaux de distribution
SonicView s’intègre facilement à votre infrastructure existante grâce à plusieurs options de sortie, des contacts secs traditionnels (ou contacts libres de potentiel) aux notifications SMS modernes.
Cette flexibilité garantit que les alertes atteignent les bonnes personnes via les canaux qu’elles utilisent déjà, que ce soit pour :
- Déclencher les systèmes d’alarme existants : détection incendie et gaz, PLC, DCS via relais, 4–20 mA ou OPC-UA
- Envoyer des messages directs aux équipes de maintenance
- S’intégrer aux protocoles de la salle de contrôle (Web/TCP, RTSP, etc.)
CONÇU POUR SURVEILLER. ÉPROUVÉ SUR LE TERRAIN.
Voyez les fuites, résolvez-les : évaluation à distance et analyse des causes avec l’ALI

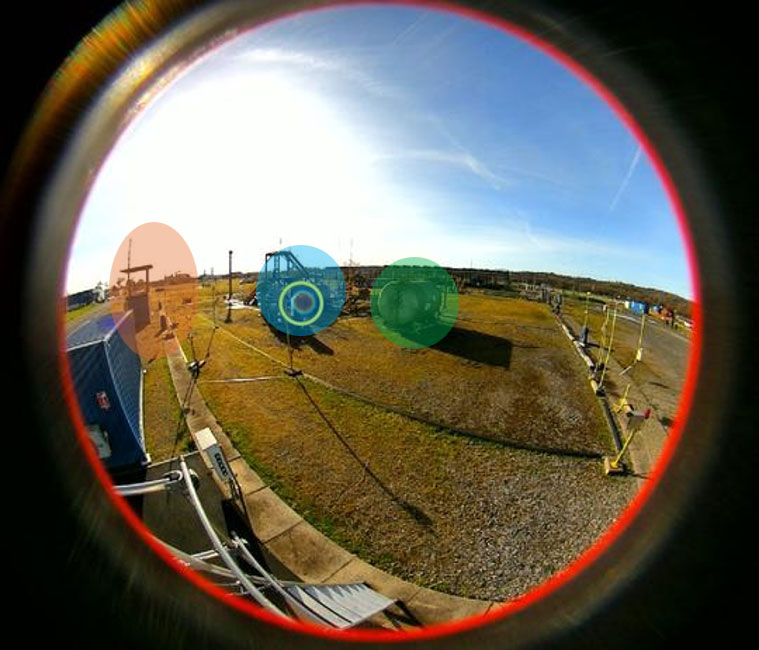

Fuite captée sur le site d’essai TADI à Lacq, en France – un centre de simulation industrielle de pointe.
Cet exemple montre comment SonicView détecte et visualise instantanément une fuite contrôlée de méthane de seulement 0,5 g/s, démontrant ainsi sa précision en conditions réelles d’exploitation.
VÉRIFICATION VISUELLE EN DIRECT ET À DISTANCE :
Lorsqu’une alerte est déclenchée, les opérateurs peuvent accéder à l’interface visuelle de SonicView à distance pour visualiser l’emplacement exact et les caractéristiques de la fuite détectée.
Cette capacité de diagnostic à distance permet d’évaluer la sévérité de la situation et de déterminer si une intervention immédiate sur site est nécessaire ou si la situation peut être gérée autrement, réduisant ainsi les interventions d’urgence inutiles.
ANALYSE APPROFONDIE DES CAUSES :
Après la survenue d’une fuite, SonicView vous permet de remonter le temps et de rejouer les événements pour voir précisément ce qui s’est passé au moment où la fuite a commencé.
Cela vous aide à planifier les actions correctives pendant que le système concerné est à l’arrêt.
SonicView détecte, localise, contient et résout les fuites rapidement.
CONÇU POUR SURVEILLER. ÉPROUVÉ SUR LE TERRAIN.
Voyez les fuites, résolvez-les :
Évaluation à distance et analyse des causes avec l’ALI
Fuite captée sur le site d’essai TADI à Lacq, en France – un centre de simulation industrielle de pointe. Cet exemple montre comment SonicView détecte et visualise instantanément une fuite contrôlée de méthane de seulement 0,5 g/s, démontrant ainsi sa précision en conditions réelles d’exploitation.
VÉRIFICATION VISUELLE EN DIRECT ET À DISTANCE :
Lorsqu’une alerte est déclenchée, les opérateurs peuvent accéder à l’interface visuelle de SonicView à distance pour visualiser l’emplacement exact et les caractéristiques de la fuite détectée.
Cette capacité de diagnostic à distance permet d’évaluer la sévérité de la situation et de déterminer si une intervention immédiate sur site est nécessaire ou si la situation peut être gérée autrement, réduisant ainsi les interventions d’urgence inutiles.
ANALYSE APPROFONDIE DES CAUSES :
Après la survenue d’une fuite, SonicView vous permet de remonter le temps et de rejouer les événements pour voir précisément ce qui s’est passé au moment où la fuite a commencé.
Cela vous aide à planifier les actions correctives pendant que le système concerné est à l’arrêt.
SonicView détecte, localise, contient et résout les fuites rapidement.
NOUS VOUS ACCOMPAGNONS DE L’ESSAI À LA MISE EN SERVICE
Services inclus avec SonicView
GESTION DE PROJET
Bénéficiez de l’expertise du fabricant,
de la planification initiale jusqu’à la mise en service du système,
grâce à l’accompagnement de notre équipe projets.
ÉTUDE DE SITE
& OPTIMISATION DU POSITIONNEMENT
Nous vous conseillons afin de garantir que les détecteurs soient installés aux meilleurs emplacements, en fonction de la configuration de votre site et des zones à risque, afin de maximiser la couverture et de réduire le risque de fuites non détectées.
MISE EN SERVICE SUR MESURE,
ASSURÉE PAR DES SPÉCIALISTES
Nos experts configurent votre système en fonction de vos besoins spécifiques, afin de garantir que tous les seuils d’alerte, les zones de surveillance et les intégrations soient parfaitement alignés avec vos objectifs opérationnels et de sécurité dès la mise en service.
FORMATION PAR FONCTION
& RÉPONSE AUX ALERTES
Nous proposons des formations spécifiques selon les rôles — opérateurs, équipes HSE, superviseurs — afin que chaque membre de l’équipe puisse interpréter correctement les alertes et appliquer les protocoles de réponse adaptés à chaque scénario de fuite.
Améliorez la sécurité de votre site et évitez les fausses alertes à l’origine d’arrêts inutiles avec SonicView.
Spécifications techniques
| Gaz détectés | Tous les gaz comprimés, y compris l’air, la vapeur et les fuites sous vide |
| Capacités de détection | 50 L/min (0,075 g/s) à 20 mètres (hydrogène 1 bar) Valeurs typiques (en fonction du bruit de fond et du seuil d’alerte) |
| Angle de vue | 180° |
| Temps de réponse | 1 seconde |
| Relais | 2 relais : Défaut et Alarme Max. 30 V AC/DC, max. 1 A charge résistive |
| Sortie analogique | Boucle 4–20 mA configurable en entrée passive (sink) ou sortie active (source) |
| Communication | Protocole de communication industrielle vers PLC (données d’alarme) : serveur OPC-UA via Ethernet Flux vidéo en direct : RTSP Configuration, mise en service, visualisation en direct, journal et relecture des alertes via interface web protégée par mot de passe (accessible depuis le réseau local) |
| Journaux d’événements | Données des 10 000 dernières alertes et photos de début des 100 dernières alertes, stockées en mémoire interne |
| Indice de protection | IP65 |
| Homologations de sécurité | ATEX/IECEx (En cours) II 3G Ex ec ic IIC T4 Gc II 3D Ex ec ic IIIC T135°C Dc Température ambiante : -20°C à +50°C |
| Dimensions et poids | Appareil : 272 × 272 × 50 mm, 1,5 kg Appareil avec support de montage : 272 × 272 × 155 mm, 1,9 kg Appareil avec support + étrier : 272 × 272 × 160 mm, 2,6 kg |
| Étalonnage / Calibration | Étalonné en usine, aucun étalonnage sur site requis |
–
