Vakuumlecks schneller finden
Für die Verbundwerkstoff-Fertigung entwickelt — erkennen Sie Vakuumlecks auf Distanz, auch in Folienfalten, 10× schneller als herkömmliche Methoden.
Sekundenschnelle Leckortung auf Distanz, auch in Falten
Erfassungsabstand
30 cm bis 50 m
oder 1 bis 165 Fuß
Bildwinkel
180°
Genauigkeit
1°
Akkubetriebszeit
5 Stunden
mit den 2 enthaltenen Akkus
Ultra Composite Edition
In der Verbundwerkstoff-Fertigung muss die Integrität des Vakuums gewährleistet sein. Undichte Vakuumfolien können die Qualität des Endprodukts beeinträchtigen und zusätzlichen Reparaturaufwand nach sich ziehen. Herkömmliche Lecksuchmethoden sind aufwändig, zeitintensiv und stark benutzerabhängig.
Ausgestattet mit einer Software, die auf die spezifischen Anforderungen von Composite-Herstellern abgestimmt wurde, detektiert die Einhand-Kamera Ultra CE Undichtigkeiten auf Distanz mit unübertroffen hoher Geschwindigkeit. Selbst in sehr lauten Umgebungen spürt die Ultra CE Leckagen zuverlässig auf.
Unter Verwendung eines integrierten Mikrofonarrays mit 124 Elementen ortet die Ultra CE die Position der Schallquelle, d.h. der Leckage, anhand ihrer ausgesendeten spezifischen Ultraschallwellen. Durch Überlagerung dieser akustischen Informationen mit dem optischen Weitwinkelbild der Kamera kann die Position des Lecks auf dem Kamerabildschirm präzise angezeigt werden.
Diese Echtzeit-Visualisierung ermöglicht es Instandhaltungsteams, Lecks rasch zu beheben. Die vom Anwender zur Befundaufnahme erstellten Fotos und Videos können anschließend einfach in einen Inspektionsbericht eingebunden werden.
Orten Sie Vakuumlecks ohne mühseliges Scannen einzelner Folienbereiche
Ultraschall-Detektion von Vakuumlecks

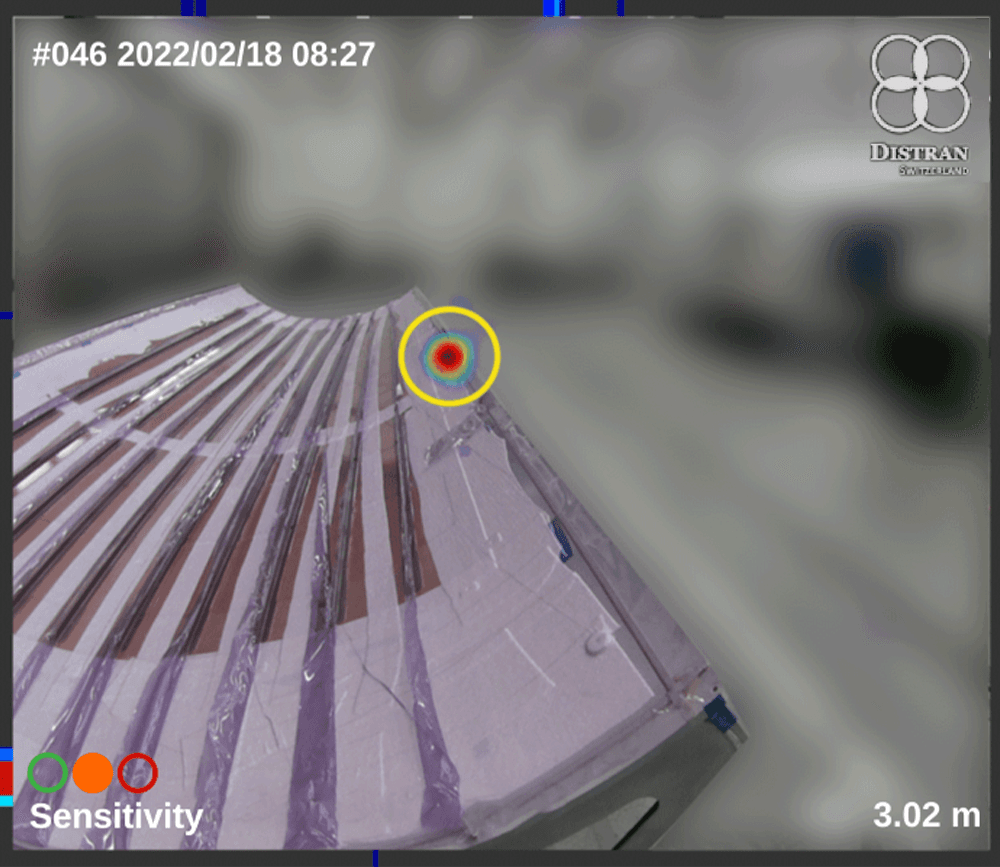

Die akustische Leck-Bildgebung ist ein Verfahren, welches die von Leckagen erzeugten Ultraschallwellen analysiert, um die Leckposition exakt zu bestimmen und auf dem Kameramonitor anzuzeigen.
10 x schneller als herkömmliche Methoden
Herkömmliche Methoden zur Lecksuche — wie das Abhören oder der Einsatz von Ultraschalldetektoren mit Kopfhörer — erfordern eine lückenlose, manuelle Überprüfung jedes potenziellen Leckpunkts mit dem Risiko, Lecks zu übersehen. Mit der Ultraschallbildgebung erfolgt die Detektion auf Distanz, wesentlich schneller, und die Leckpositionen sind klar auf dem Bildschirm sichtbar.
Undichte Stellen in Folienfalten erkennen
Da sich Schall ausbreitet, können versteckte Lecks in Falten — die mit anderen Techniken kaum auffindbar sind — mit der Ultraschallbildgebung zuverlässig detektiert werden.
Effiziente Methode mit reproduzierbaren Ergebnissen
Ultra CE ist einfach zu bedienen, sodass jeder Mitarbeiter Lecks zuverlässig auch auf Distanz finden kann. Die Aufnahmen sind selbsterklärend.
Robust gegenüber Lärm
Ultra CE filtert Hintergrundgeräusche aktiv heraus und detektiert Lecks auch in lauten Bereichen wie Produktionshallen.
Immer einsatzbereit dank Distran Ultra Ready Wandbox mit dualer Ladestation
Distran-Kameraschrank für die Produktionshalle
Die Ultra Ready ist eine Wandbox zur sicheren Aufbewahrung der Ultra CE Kamera einschließlich integrierter Ladevorrichtung für zwei Kamera-Akkus.
In der Produktionshalle sorgt die Ultra Ready Wandbox dafür, dass die Distran-Kamera bei einem vermuteten Leck oder einer geplanten Inspektion stets griffbereit und leicht zugänglich ist.
Über die Ladestation können zwei Akkus gleichzeitig bei voller Ladegeschwindigkeit staubgeschützt aufgeladen werden.
Inspektionsberichte mit Audalytics
Transparenz durch digitale Berichterstattung
Bei der Lecksuche sagen Bilder mehr als tausend Worte. Um Anwendern die Dokumentation ihrer Befunde zu ermöglichen, bietet Distran das integrierte Reporting-Tool Audalytics, über das unmittelbar nach einer Untersuchung Berichte samt Fotos, Videos und Anmerkungen erzeugt werden können.
Ohne weitere Software kann der Anwender seinen Inspektionsbericht anschließend anderen Teammitgliedern im Browser bereitstellen — einschließlich der eingebetteten Videoaufnahmen des Lecks. Die Software bietet zudem Trendanalyse-, Dashboard- und Sprachnotiz-Funktionen.
Ultra CE Technische Daten
| Anwendung | Verbundwerkstoff-Fertigung — Vakuumfolien-Inspektion |
| Minimaler Arbeitsabstand | 30 cm (1 Fuß) |
| Erfassungsabstand | Bis zu 50 m (165 Fuß) Bis zu 100 m für große Lecks (tausende L/h) |
| Akustischer Bildwinkel | 180° |
| Anzahl der Mikrofone | 124 |
| Genauigkeit | 1° |
| Akkubetriebszeit | 5 Stunden |
| Berichterstattung | Audalytics (inklusive) |
