Accélérez la localisation des entrées d’air (« fuites de vide »)
La fabrication de pièces en matériaux composites nécessite un vide parfait. En effet, toute entrée d’air sur un sac peut compromettre la qualité du produit fini et implique du temps de réparation. Les méthodes traditionnelles de détection des fuites sont fastidieuses, chronophages et fortement dépendantes de l’utilisateur qui les met en œuvre.
Incluant un logiciel dédié aux besoins spécifiques des fabricants de composites, la caméra portative Ultra CE détecte les fuites à distance et à une vitesse inégalée. Ultra CE excelle dans la recherche de fuites en milieu bruyant.
Les 124 microphones d’Ultra CE détectent les ultrasons et reconstituent l’emplacement de la source sonore, autrement dit, de la fuite. En combinant les informations acoustiques avec l’image optique grand angle, l’emplacement précis des fuites s’affiche sur l’écran au dos de la caméra.
La visualisation en temps réel permet au personnel de réparer les fuites à la volée. Au besoin, les images et les vidéos enregistrées peuvent être intégrées dans des rapports en quelques clics.
Détectez les fuites en quelques secondes à distance, même dans les plis :
Distance de détection
de 30 cm à 50 m
ou de 1 à 165 pieds
Angle de vue
180°
Précision
1°
Autonomie de la batterie
5 heures
Détection des entrées d’air par ultrasons
Identifiez les entrées d’air sans couvrir chaque centimètre carré
L’imagerie acoustique des fuites est une technique qui vous permet d’analyser le son émis par les fuites, de déterminer leur emplacement exact et de les visualiser sur l’écran de la caméra.
Détection des entrées d’air par ultrasons
Identifiez les entrées d’air sans couvrir chaque centimètre carré
L’imagerie acoustique des fuites est une technique qui vous permet d’analyser le son émis par les fuites, de déterminer leur emplacement exact et de les visualiser sur l’écran de la caméra.
Avantages
Pourquoi utiliser Ultra CE ?
10 fois plus rapide que les méthodes traditionnelles
Avec les méthodes traditionnelles pour détecter les entrées d'air, telles que l’ouïe humaine ou les détecteurs à ultrasons avec casque, l'opérateur est contraint de vérifier minutieusement chaque point de fuite potentiel, avec le risque de passer à côté de certaines fuites. Avec l'imagerie ultrason, la détection s'effectue à distance, beaucoup plus rapidement et les emplacements des fuites sont clairement visibles à l'écran.
Trouvez les fuites dans les plis des sacs
Au fur et à mesure que le son se propage, l'imagerie ultrason peut détecter des fuites cachées dans des plis que d'autres techniques auraient du mal à trouver.
Méthode reproductible et efficace
Ultra CE est un appareil facile à utiliser, tout le monde peut trouver des fuites de manière fiable, même à distance. Les images d’inspections parlent d'elles-mêmes et ne nécessitent pas de travail d’interprétation.
Insensible au bruit environnant
Ultra CE filtre activement les bruits de fond et détecte les fuites même en milieu industriel bruyant comme dans les ateliers de production.
Rapports d’inspection avec Audalytics
Assurez la traçabilité grâce à des rapports numériques
Les images valent plus que mille mots lorsqu’il s’agit de localiser précisément des fuites. Pour garder une trace de ces détections, Distran propose un outil de rapports intégré : Audalytics. Il permet à l’opérateur de générer un rapport en quelques clics en y ajoutant les photos, vidéos et notes dès la fin de l’inspection.
Il peut ensuite partager les résultats avec son équipe, directement dans le navigateur web où les vidéos sont intégrées en toute simplicité (sans nécessiter de logiciel supplémentaire). Le logiciel comprend des fonctionnalités spéciales comme les fonctions du tableau de bord et l’enregistrement de notes orales.
Rapports d’inspection avec Audalytics
Assurez la traçabilité grâce à des rapports numériques
Les images valent plus que mille mots lorsqu’il s’agit de localiser précisément des fuites. Pour garder une trace de ces détections, Distran propose un outil de rapports intégré : Audalytics. Il permet à l’opérateur de générer un rapport en quelques clics en y ajoutant les photos, vidéos et notes dès la fin de l’inspection.
Il peut ensuite partager les résultats avec son équipe, directement dans le navigateur web où les vidéos sont intégrées en toute simplicité (sans nécessiter de logiciel supplémentaire). Le logiciel comprend des fonctionnalités spéciales comme les fonctions du tableau de bord et l’enregistrement de notes orales.

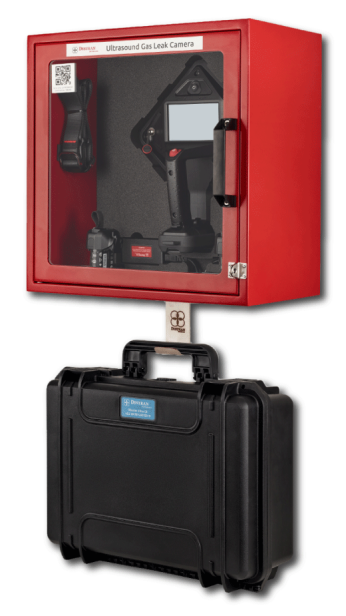

Boîtier de caméra Distran pour atelier de production
Assurez la disponibilité permanente de votre caméra avec Ultra Ready : un boîtier mural avec double chargeur
Ultra Ready est un boîtier mural de protection, compatible avec Ultra CE. Il contient 2 chargeurs de batterie intégrés.
Avec Ultra Ready installé dans un atelier de production, la caméra Distran est accessible à tous les opérateurs lorsqu’une fuite est suspectée ou lorsque chaque pièce doit être vérifiée.
Deux batteries peuvent être chargées en parallèle à pleine vitesse de charge, à l’abri de la poussière.
ULTRA CE DATA
Technical specifications
–
Accessoires | Compatible avec Distran Ultra Ready |
Angle de vue acoustique | 180° |
Précision angulaire | < 1° |
Autonomie de batterie | 5 heures (2.5h x 2 batteries) |
Certification | Conforme aux normes CE, RoHS et DEEE |
Durée de charge | 70% après 1 heure |
Formats des fichiers | Photos (JPEG) & vidéos (MP4) |
Méthode de saisie | Bouton et écran tactile |
Éclairage intégré LED | 1400 lumens |
Seuils de détection | Environnement calme: 1 L/h |
Export de fichiers | Audalytics ou carte SD |
Température de fonctionnement | De -10°C à 50°C |
Poids | 1.5 kg (3.3 lb) |
Modules Wifi | Wi-Fi 802.11 b/g/n |
Distance de travail | De 30 cm à 50 m |
