L’émission acoustique
De nombreux processus physiques, tels que les fuites de gaz, les décharges partielles (décharges produites dans les systèmes haute tension) ou les défauts mécaniques, créent des émissions acoustiques. Les ultrasons sont souvent la première indication d’une défaillance, bien avant les émissions thermiques ou infrarouges.

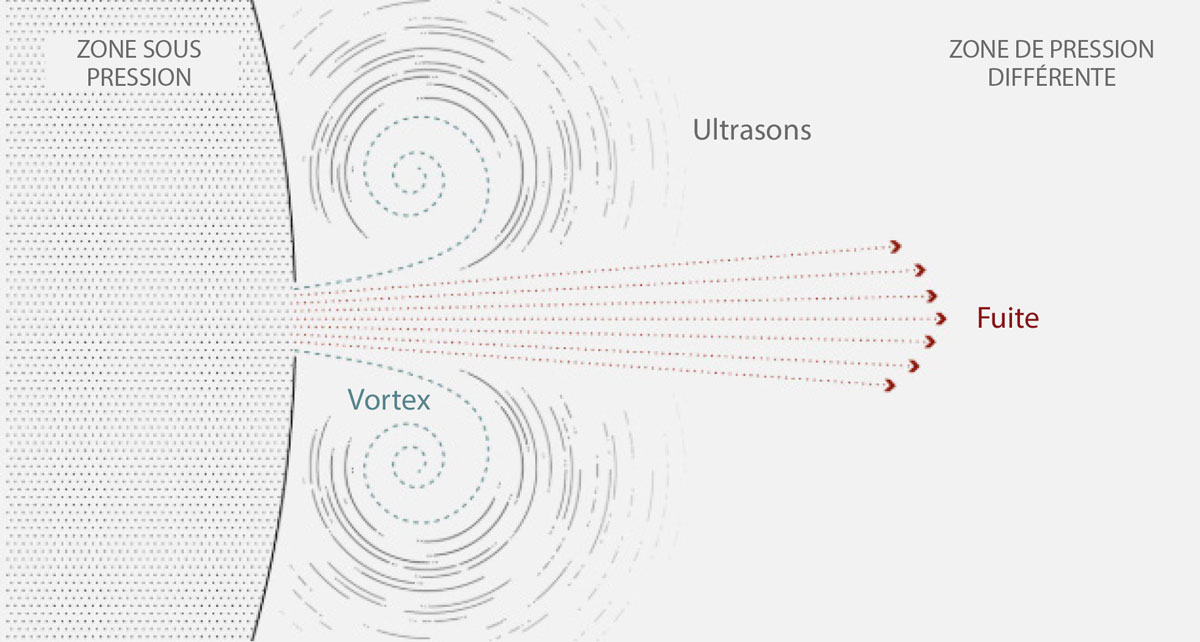

Les fuites de gaz produisent des ultrasons
Comment ça marche
De nombreux processus physiques, tels que les fuites de gaz, les décharges partielles ou les défauts mécaniques, créent des émissions acoustiques. Les ultrasons sont souvent la première indication qu’un élément commence à défaillir, bien avant les émissions thermiques/infrarouges (le cas échéant).
Fonctionnement de l’imagerie ultrason
Du son à l’image
Sur la face avant d’une caméra ultrason se trouve plusieurs dizaines de microphones qui mesurent le champ acoustique. Lorsqu’une onde ultrasonore se propage jusqu’à la caméra, les microphones perçoivent l’onde à différents instants, séparés d’une fraction de millisecondes. Ces différences temporelles permettent de localiser les sources des ultrasons (par colatération) et de superposer leur emplacement sur une image optique. Ultra Pro peut détecter des dizaines de sources sonores simultanément.
–
Comment fonctionne l’imagerie ultrasonore
Du son à l’image
La surface d’Ultra Pro est composée de plusieurs dizaines de capteurs qui mesurent le champ acoustique. Lorsqu’une onde ultrasonore frappe la surface, chaque capteur la détecte à un moment différent. Ces différences sont utilisées pour localiser les sources des ultrasons et superposer leur emplacement sur une image optique. Ultra Pro prend en compte un nombre illimité de sources sonores simultanément.

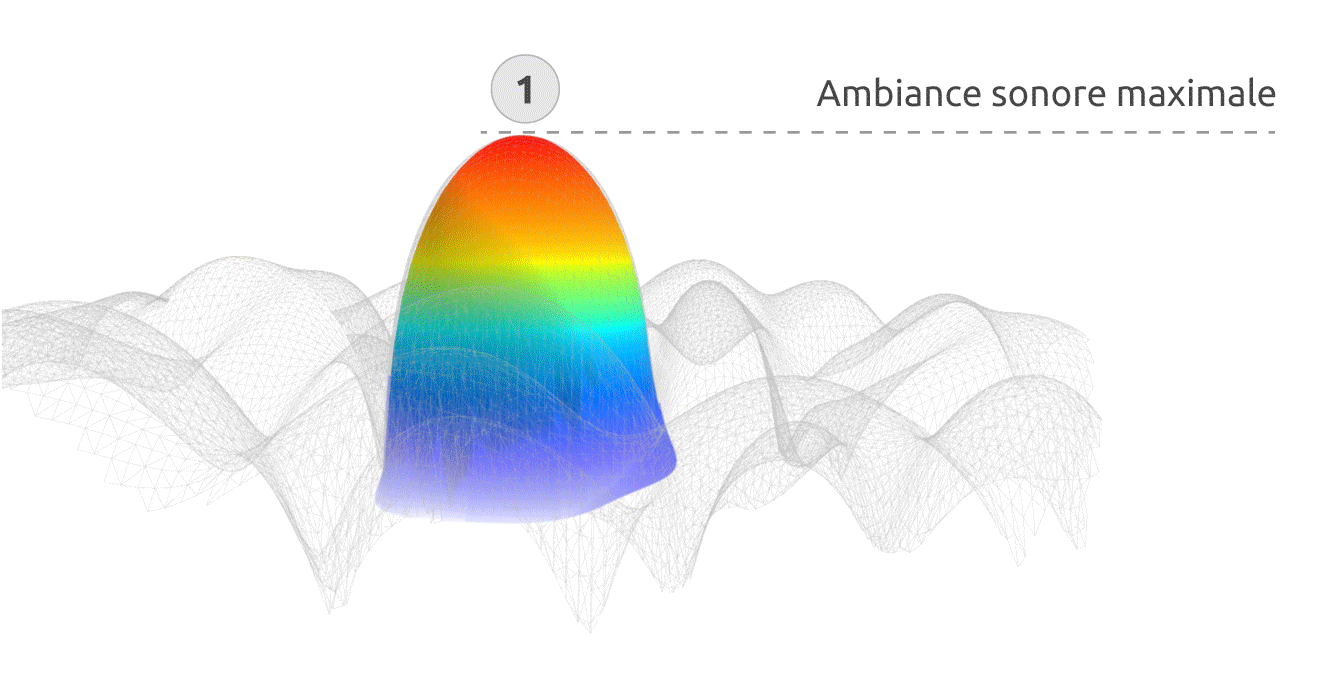

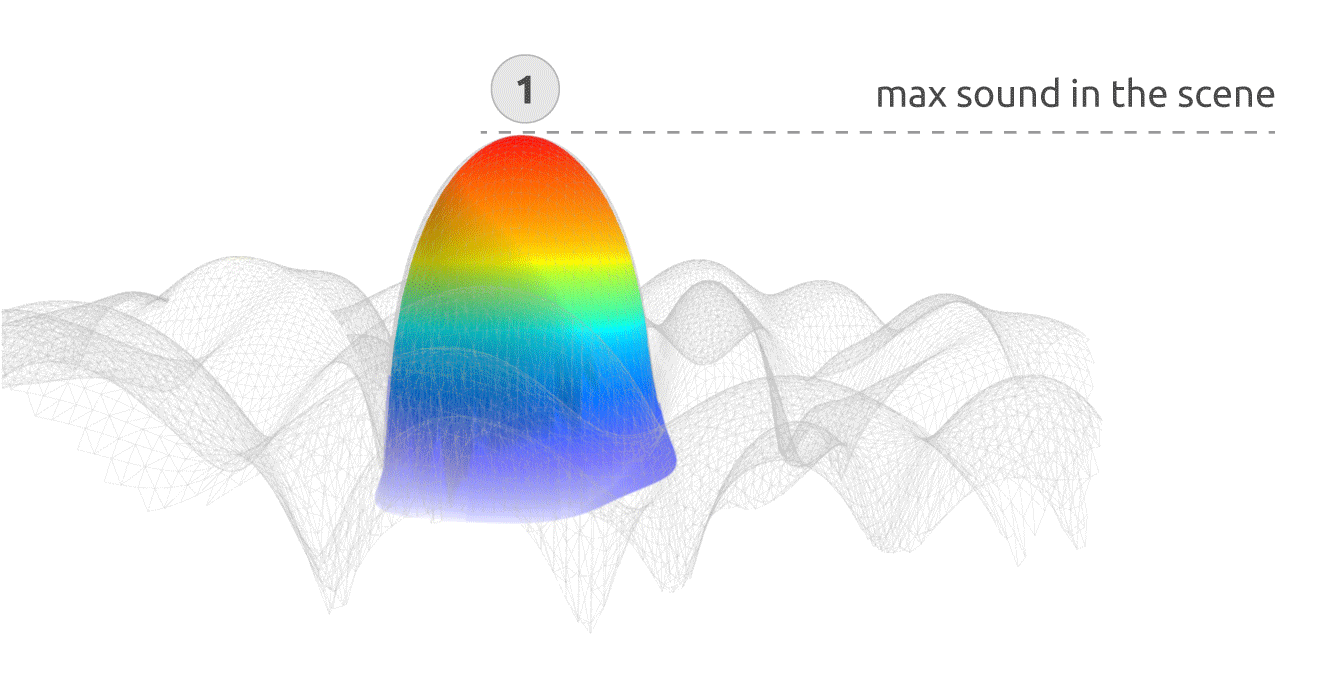

DeepRange :
Sensibilité étendue pour révéler de plus petites fuites dans des environnements bruyants… que d’autres ne détectent pas!
Écouter une fuite qui émet peu d’ultrasons à côté d’une machine bruyante, ou en présence d’une fuite plus importante, revient à essayer de voir des étoiles en plein jour. Le soleil génère trop de lumière pour que l’on puisse les voir à l’œil nu. Il en va de même pour les fuites de gaz : les signaux plus forts prennent le pas sur les plus faibles, et avec les caméras acoustiques conventionnelles, les sources les plus discrètes ne peuvent pas être détectées.
Distran résout ce défi. Notre algorithme sépare en temps réel, au sein d’une même prise, les niveaux sonores, les traite de manière intelligente, puis les recombine en une seule image offrant une plage de signaux beaucoup plus profonde. Ainsi, nous repoussons les limites de l’imagerie acoustique traditionnelle, révélant de plus petites fuites, même lorsqu’elles se produisent à proximité de sources de bruit importantes, telles que de larges fuites, des compresseurs ou des systèmes de ventilation.
Les gains sont considérables : les caméras équipées de DeepRange bénéficient d’une sensibilité nettement accrue. Pour les inspecteurs, ce n’est pas seulement une amélioration : c’est une avancée majeure qui rend possible la détection de fuites dans des conditions auparavant impossibles, établissant un nouveau standard pour l’imagerie acoustique.
Quantification du débit de fuite
Du son au débit de fuite
En plus de localiser la fuite, Ultra Pro est capable d’estimer le débit de fuite en litres par heure, d’après le volume acoustique de la fuite. L’utilisateur peut alors évaluer rapidement la gravité et le coût associés à la fuite. En outre, la plus petite fuite détectable est automatiquement affichée en temps réel, selon l’environnement (technologie brevetée).
Quantification du débit de fuite
Du son au débit de fuite
En plus de localiser la fuite, Ultra Pro est capable d’estimer le débit de fuite en litres par heure, en se basant sur la force de l’émission acoustique et la différence de pression au niveau de la fuite. Cela permet à l’utilisateur d’évaluer rapidement la gravité et le coût associés à la fuite. En outre, la plus petite fuite détectable est automatiquement affichée en temps réel, selon l’environnement (breveté).
