SonicView: die nächste Generation akustischer Gasleckage-Erkennungssysteme
Große Bereiche mit einem einzigen Sensor überwachen — ohne Fehlalarme.
Anlage mit akustischer Präzision sicher und in Betrieb halten
SonicView ist ein akustisches Gasleckage-Erkennungssystem, das große Volumina mit präziser Ortung abdeckt.
Anders als herkömmliche Detektoren, die warten, bis die Gaswolke den Sensor erreicht, erkennt SonicView Leckagen sofort mit der Acoustic Leak Imaging-Technologie (ALI). Mit zonenspezifischen Alarmen und nahtloser Integration in bestehende Systeme liefert es die Zuverlässigkeit, die Anlagenbetrieb fordert, und minimiert Fehlalarme, die Anlagen unnötig stilllegen.
Von unbemannten Standorten bis zu komplexen Industrieanlagen bietet SonicView 24/7-Gasleckageüberwachung mit intuitiver visueller Bestätigung von Leckagen jeder Gasart, einschließlich unsichtbarer und brennbarer Gase wie Wasserstoff, auf großen Flächen.
Mehr Fläche abdecken. Schneller reagieren.
Erkennungsradius
20 m
Sichtfeld
180°
Reaktionszeit
Sekunden
Empfindlichkeit
0,075 g/s
Wasserstoff bei 1 bar, 20 m
Zertifizierung
ATEX und IECEx
Fehlalarme
Niedrig
Hohe Selektivität
Aufnahmen
Live & Rückspulen
Fehlalarme vermeiden: kritische Bereiche zur Überwachung auswählen, andere ignorieren
Große Fläche abdecken, gezielt reagieren
Distran SonicView erfasst Gasleckage-Ultraschallsignale über einen 20-Meter-Radius und einen 180°-Winkel, auch im Freien und bei windigem Wetter.
Das System löst spezifische Aktionen je nach Leckageposition und -schwere aus — vom Benachrichtigen des Wartungsteams bei einer Stickstoffleckage bis zur Abschaltung der Anlage bei größeren Wasserstoffleckagen.
- Niedrigere Infrastrukturkosten: ein einziger Detektor deckt einen 20-Meter-Radius ab
- Zonenspezifische Reaktion: unterschiedliche Aktionen je nach Position und Schwere der Leckage konfigurieren
- Kein Abschalten der Anlage bei unkritischen Leckagen
- 2 Alarmstufen: niedrig für Wartung, hoch für Sicherheit

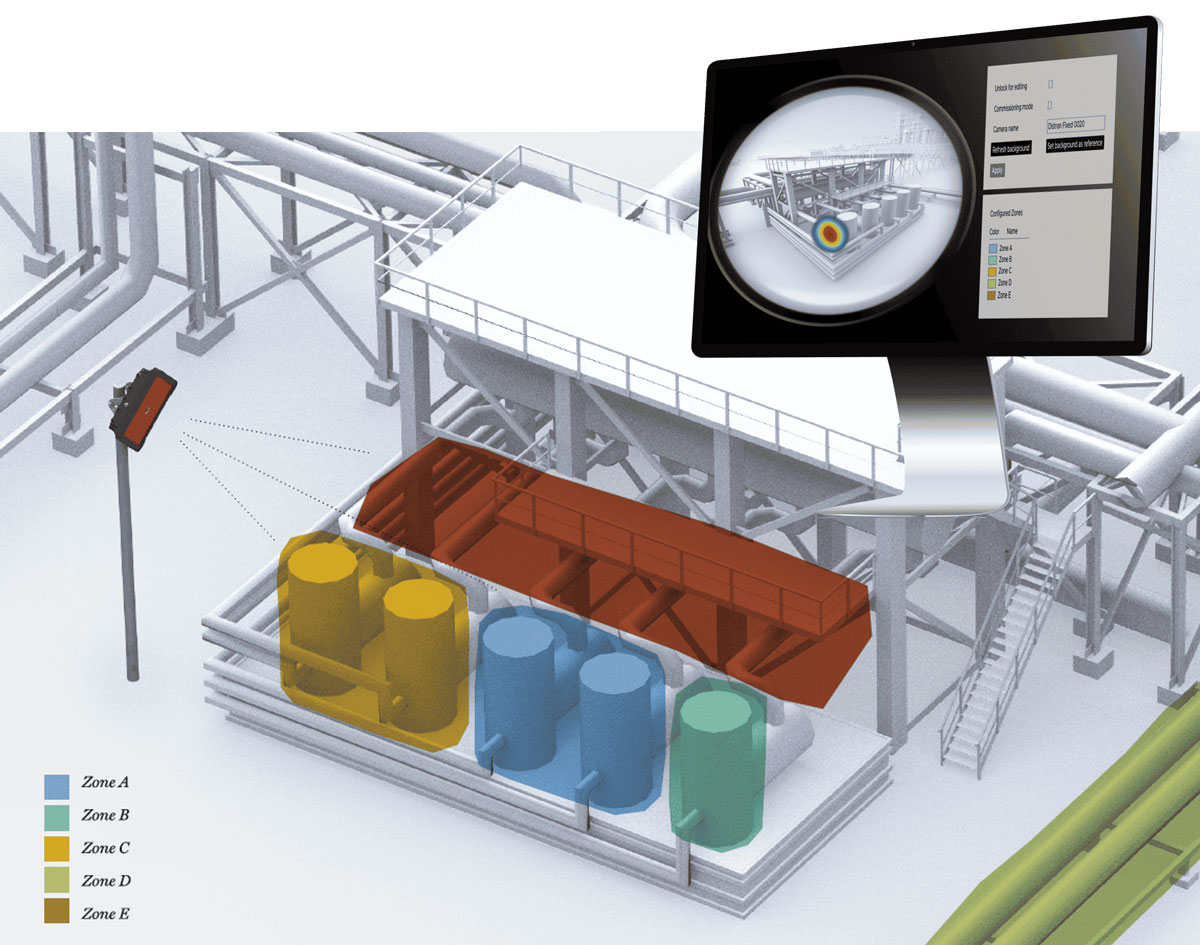

Zonen zur Überwachung einrichten, Leckageschwellen festlegen und Leckagen live über die Weboberfläche visualisieren.
Alarme nach Ihren Anforderungen: jeder Kanal, jedes Team

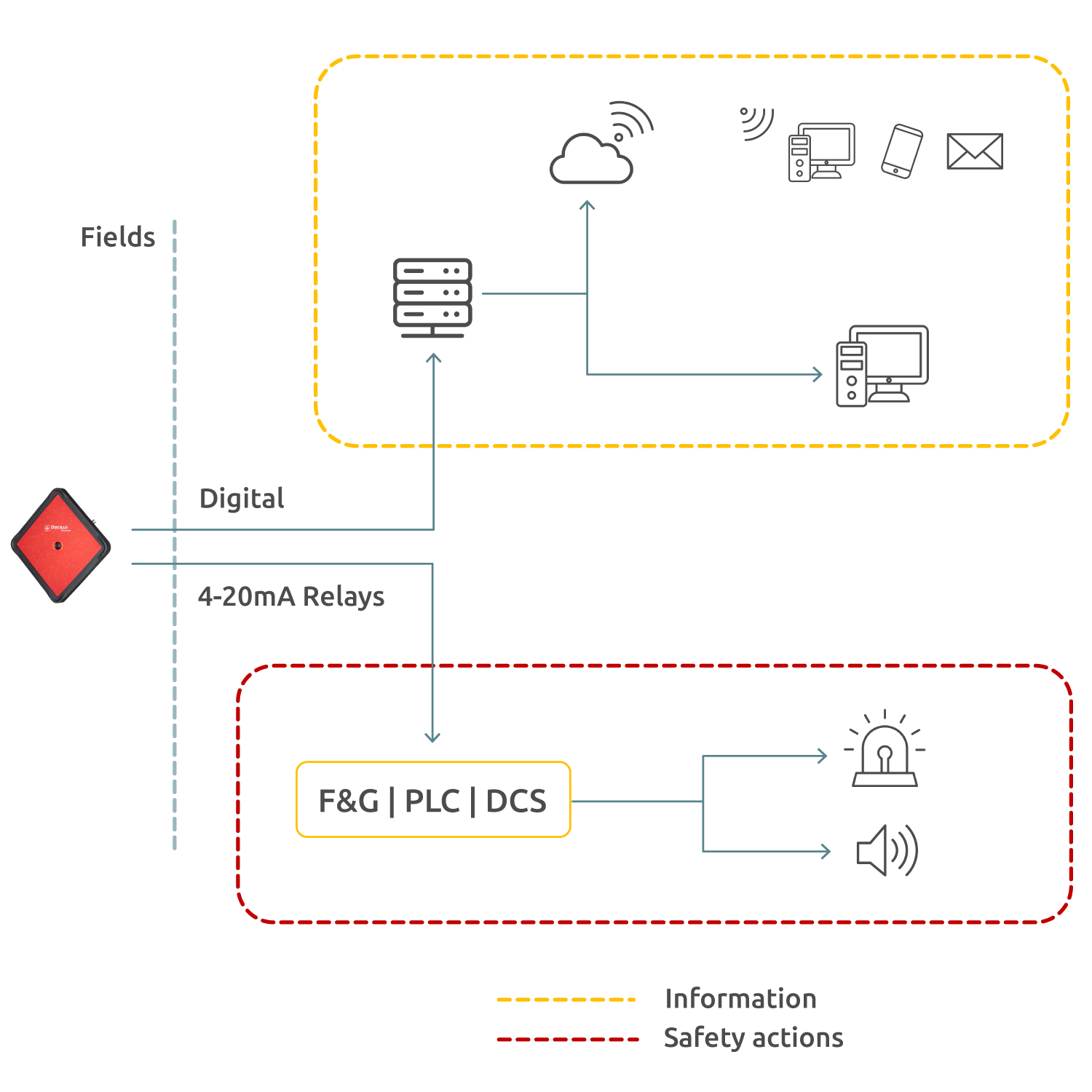

SonicView lässt sich nahtlos in bestehende Infrastrukturen über mehrere Ausgabeoptionen integrieren — von herkömmlichen Relaiskontakten bis zu modernen SMS-Benachrichtigungen.
Diese Flexibilität stellt sicher, dass Alarme die richtigen Personen über die bereits verwendeten Kanäle erreichen, unabhängig davon, ob:
- bestehende Alarmsysteme ausgelöst werden (Feuer- und Gassystem, SPS, DCS — über Relais, 4–20 mA oder OPC-UA)
- direkte Nachrichten an Wartungsteams gesendet werden
- Integration in die Leitwartenprotokolle der Anlage erfolgt (Web/TCP, RTSP)
Ferndiagnose und Ursachenanalyse mit ALI
Live- und Fernvisualisierung
Wenn ein Alarm ausgelöst wird, können Bediener über die visuelle Oberfläche von SonicView aus der Ferne den genauen Ort und die Eigenschaften der erkannten Leckage einsehen. Diese Ferndiagnosefähigkeit ermöglicht es, die Schwere zu beurteilen und zu entscheiden, ob sofortiger Vor-Ort-Eingriff erforderlich ist — unnötige Notfallreaktionen werden reduziert.
Gründliche Ursachenanalyse
Nach einer Leckage ermöglicht SonicView das Zurückspulen und Abspielen von Ereignissen, um genau zu sehen, was beim Beginn der Leckage passierte. Dies hilft bei der Planung von Korrekturmaßnahmen, während das undichte System offline ist.

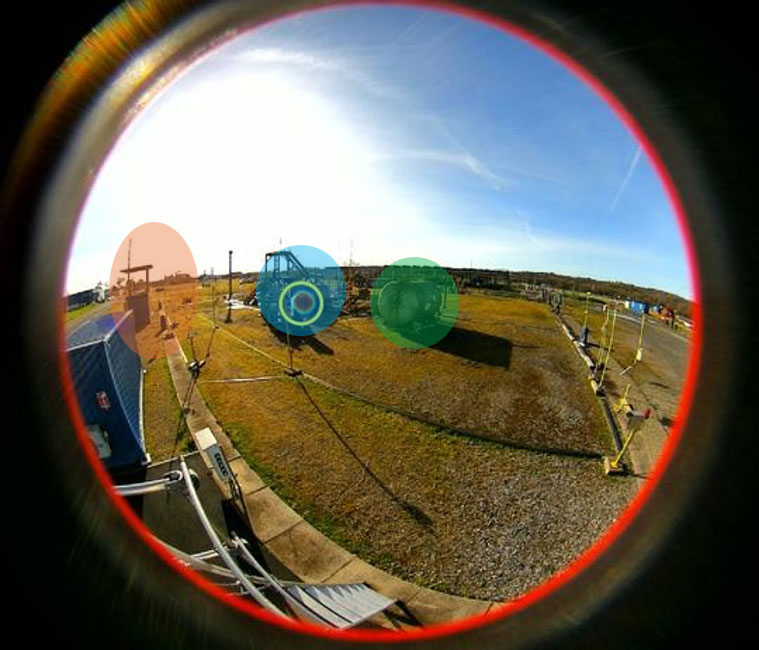

Leckage am TADI-Teststandort in Lacq, Frankreich erfasst. SonicView erkennt und visualisiert sofort eine kontrollierte Methanleckage von 0,5 g/s.
Wir begleiten Sie von der Erprobung über die Implementierung bis zur Inbetriebnahme
Dienstleistungen, die wir zusammen mit SonicView anbieten
Projektmanagement
Profitieren Sie von der Herstellerexpertise von der ersten Planung bis zur Systeminbetriebnahme durch unser Projektmanagement-Team.
Standortbegutachtung & Platzierungsoptimierung
Wir beraten Sie, um sicherzustellen, dass Detektoren in den effektivsten Positionen installiert werden, die auf das spezifische Layout und die Risikozonen Ihrer Anlage zugeschnitten sind, um die Abdeckung zu maximieren und das Risiko übersehener Leckagen zu minimieren.
Maßgeschneiderte Inbetriebnahme durch Spezialisten
Unsere Experten konfigurieren das System gemäß Ihren genauen Anforderungen und stellen sicher, dass alle Alarmschwellen, Zonen und Integrationen von Anfang an Ihren betrieblichen und sicherheitsbezogenen Zielen entsprechen.
Rollenbasierte Schulung & Notfallbereitschaft
Wir bieten rollenspezifische Schulungen für Bediener, Sicherheitsteams und Vorgesetzte an und stellen sicher, dass jedes Teammitglied Alarme korrekt interpretieren und geeignete Reaktionsprotokolle ausführen kann.
Verbessern Sie die Sicherheit Ihrer Anlage und minimieren Sie Fehlalarme, die Anlagen unnötig stilllegen, mit SonicView.
Technische Spezifikationen
| Erkannte Gase | Alle Druckgase inkl. Luft, Vakuum und Dampf |
| Reichweite | 50 L/min (4,5 g/min) (H₂, >4 bar) bei 20 m — 1,8 scf/min (0,01 lb/min) (H₂, >60 psi) bei 70 ft Typisch (abhängig von Hintergrundgeräuschen und Alarmschwelle) |
| Erkennungskegel | 180° |
| Reaktionszeit | 1 Sekunde |
| Relais | 2× Relais: Fehler und Alarm Max. 30 V AC/DC, max. 0,5 A Widerstandslast |
| Analoges Ausgangssignal | 4–20 mA Sink oder Source |
| Digitale Kommunikation | Industrielles Datenprotokoll für SPS (Alarmdaten): OPC-UA Server über Ethernet Live-Video-Stream: RTSP Konfiguration, Inbetriebnahme, Live-Ansicht, Alarmprotokoll und Wiedergabe: passwortgeschützte Weboberfläche im lokalen Netzwerk |
| Ereignisprotokolle | Daten der letzten 10.000 Alarme und Startfotos der letzten 100 Alarme im internen Speicher |
| Wetterschutz | IP65 |
| Sicherheitszulassungen | ATEX/IECEx (Zulassung ausstehend) II 3G Ex ec ic nC IIC T4 Gc II 3D Ex ic tc IIIC T135°C Dc Tamb = −20 °C bis +50 °C |
| Abmessungen und Gewicht | Gerät: 272 × 272 × 50 mm, 1,5 kg | 10,71 × 10,71 × 1,97 in, 3,4 lb Gerät + Montagehalterung: 272 × 272 × 155 mm, 1,9 kg | 10,71 × 10,71 × 6,10 in, 4,2 lb Gerät + Halterung + U-Bolzen-Platte: 272 × 272 × 160 mm, 2,6 kg | 10,71 × 10,71 × 6,30 in, 5,8 lb |
| Kalibrierung | Im Werk kalibriert, keine Feldkalibrierung erforderlich |
